‹ Tabor kolejowyStart › Tabor kolejowy › Systemy podwozia pojazdów szynowych

Systemy podwozia pojazdów szynowych – komponenty

W tym obszarze zabudowy — pozycji: 42, producentów: 7.

Podwozie to najtrudniejsze miejsce zabudowy w pojeździe: na kadłubie łożyska (maźnicy) wszystkie drgania od współpracy koła z szyną przenoszą się bezpośrednio na zamontowane tam urządzenia, a do tego dochodzi woda, sól, pył hamulcowy i lód. Właśnie tam montuje się czujniki prędkości, czujniki temperatury łożysk i styki uszyniające, a pod ostoją — skrzynie baterii, boczniki, skrzynki bezpiecznikowe i połączeniowe obwodu WN, cewki hamulca szynowego, antenę ETCS i sprzęg z częścią elektryczną.

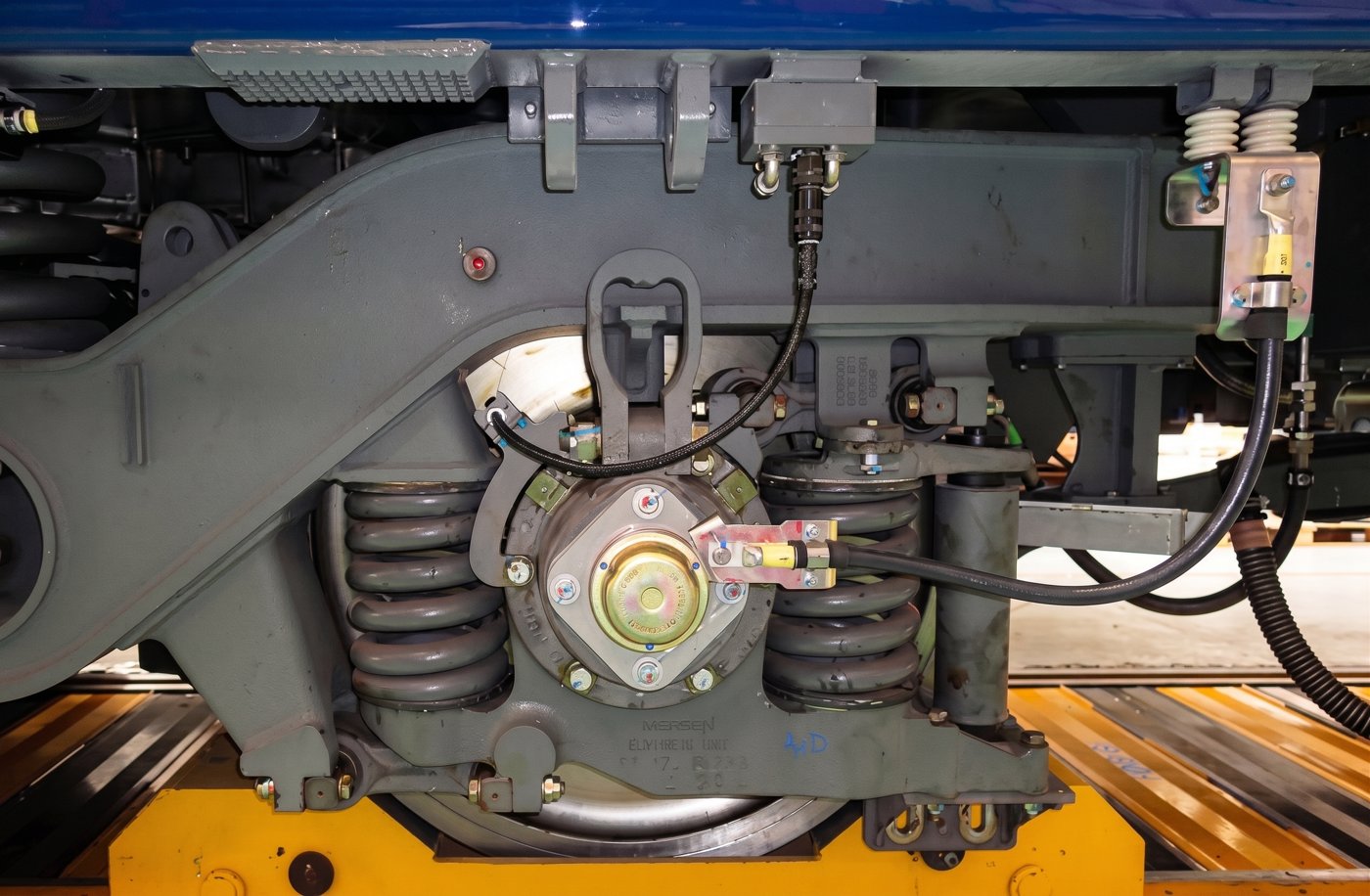

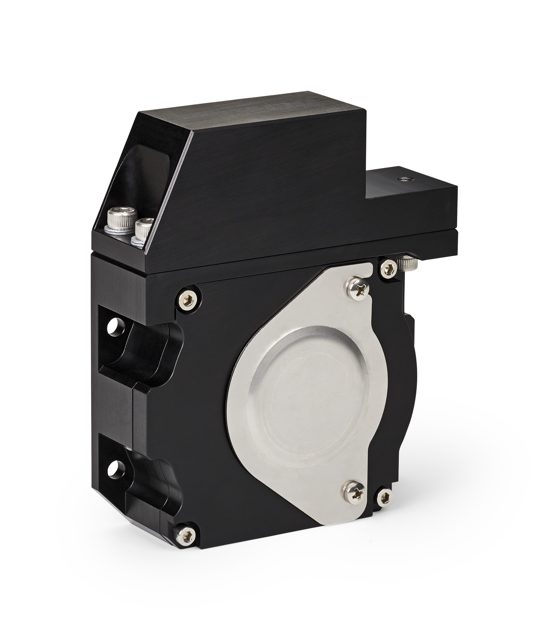

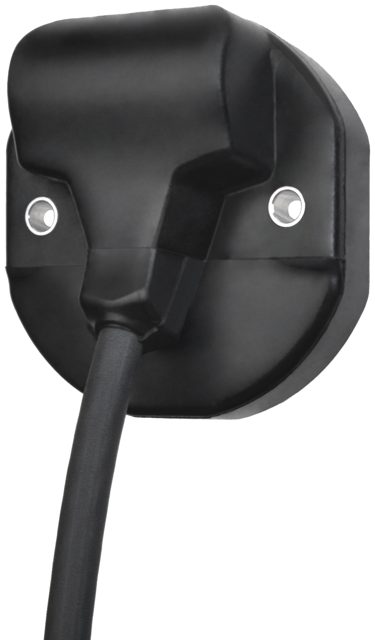

Sygnał prędkości z osi jest sygnałem bezpieczeństwa. Odometria ETCS używa dwóch niezależnych układów pomiarowych — czujników obrotów na zestawach kołowych i radaru Dopplera; ten sam sygnał zasila ochronę przeciwpoślizgową, sterowanie napędem, rejestrator i automatyczne piaskowanie po wykryciu poślizgu. Uszynienie pojazdu zamyka obwód powrotny: prąd trakcyjny wraca do szyn przez styki uszyniające na maźnicach, a rezystory ochronne około 0,1 Ω chronią łożyska przed przepływem prądu; nie na każdej maźnicy jest miejsce na styk, bo część zajmują czujniki.

Metro i tramwaj bez sieci górnej pobierają prąd z trzeciej szyny — odbierak montowany na wózku utrzymuje stały kontakt niezależnie od nierówności szyny, a nakładka stykowa (węgiel czysty, impregnowany miedzią, bezołowiowy lub w wykonaniu rozbieralnym) decyduje o tarciu i żywotności samej szyny prądowej. Obrzeże koła styka się z główką szyny przy każdym przetoczeniu; smarowanie cieczą niesie ryzyko zaniku bocznikowania obwodów torowych, dlatego pod ostoją montuje się też suche systemy ze sztyftem węglowym dociskanym sprężyną — bez ryzyka zakłócenia sygnalizacji.

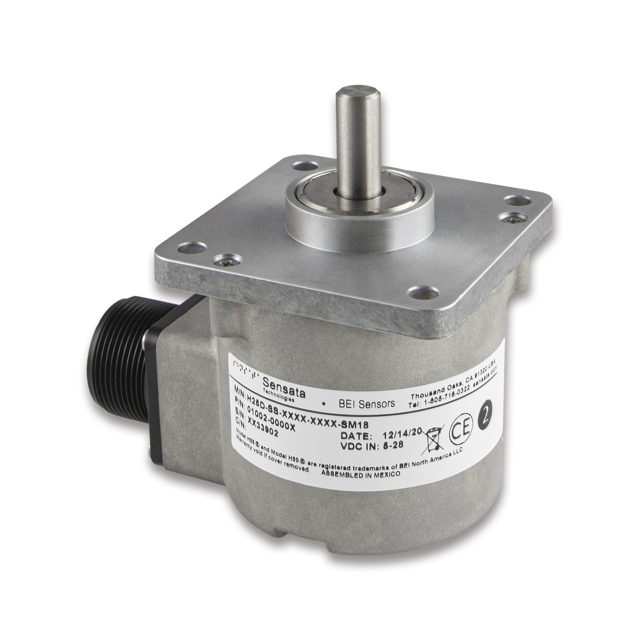

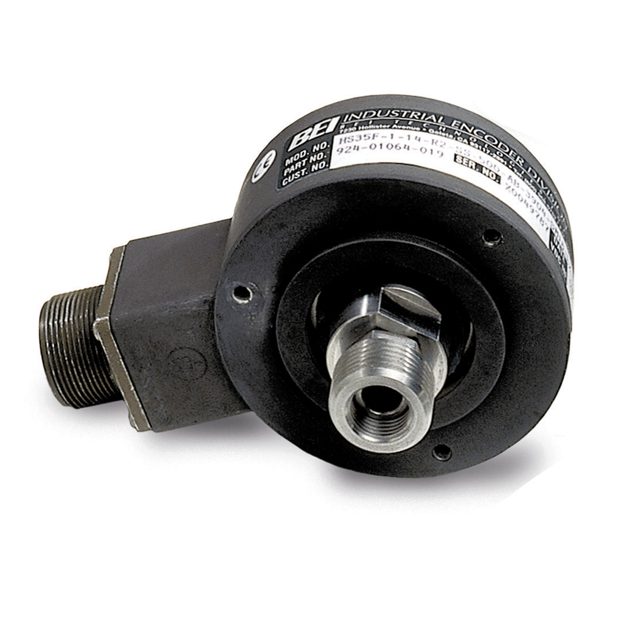

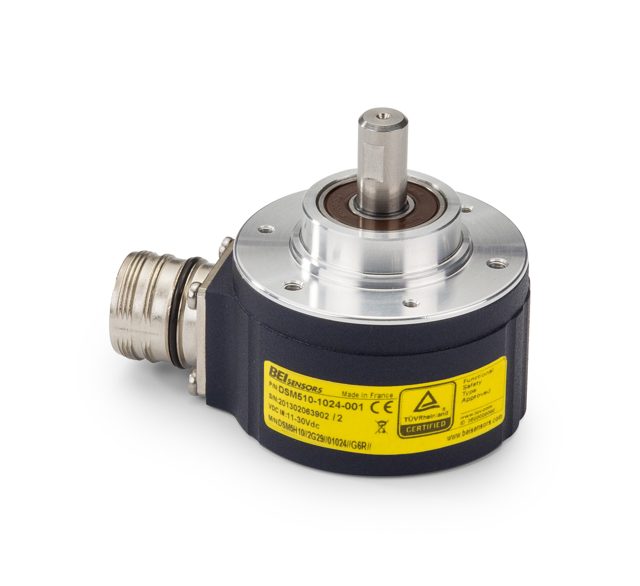

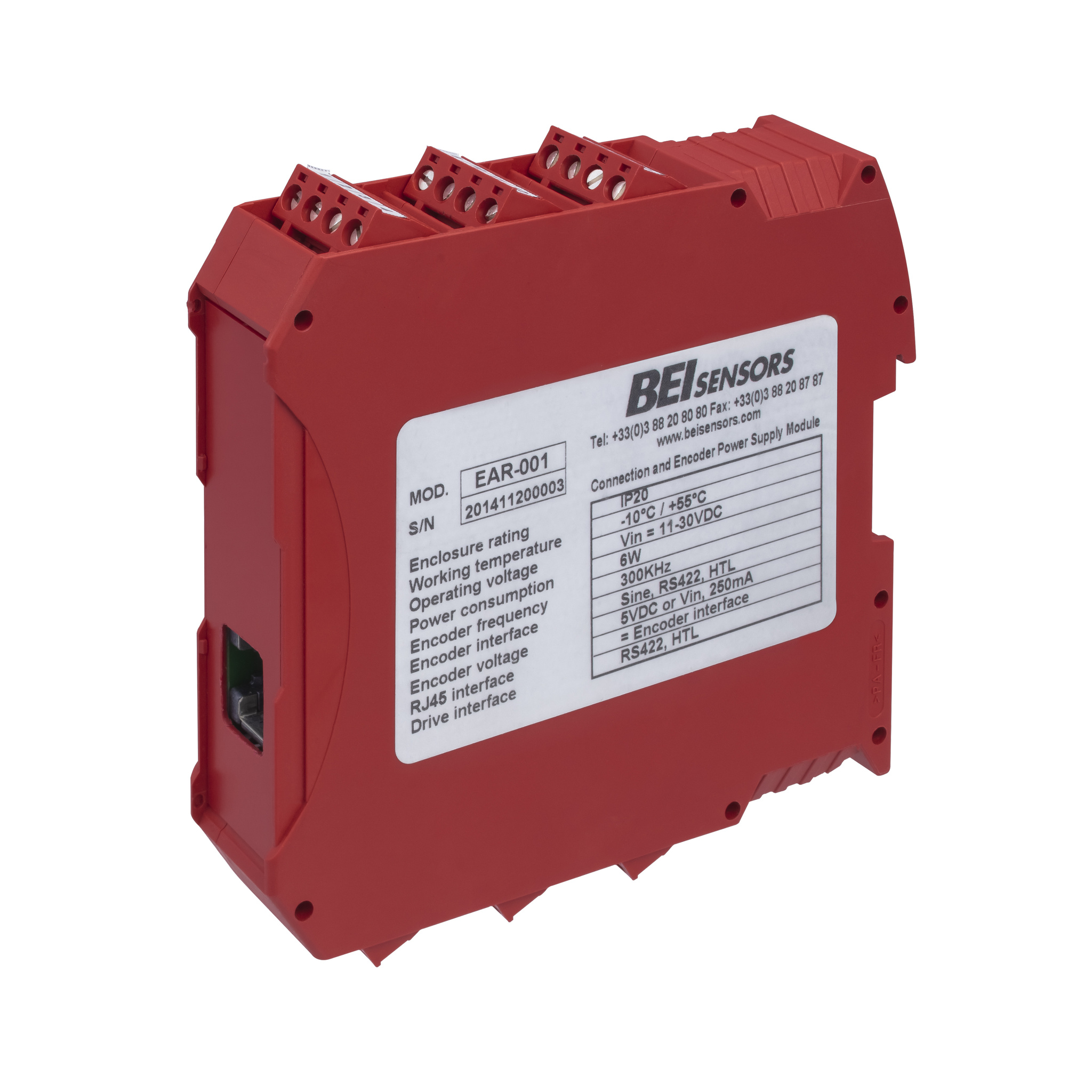

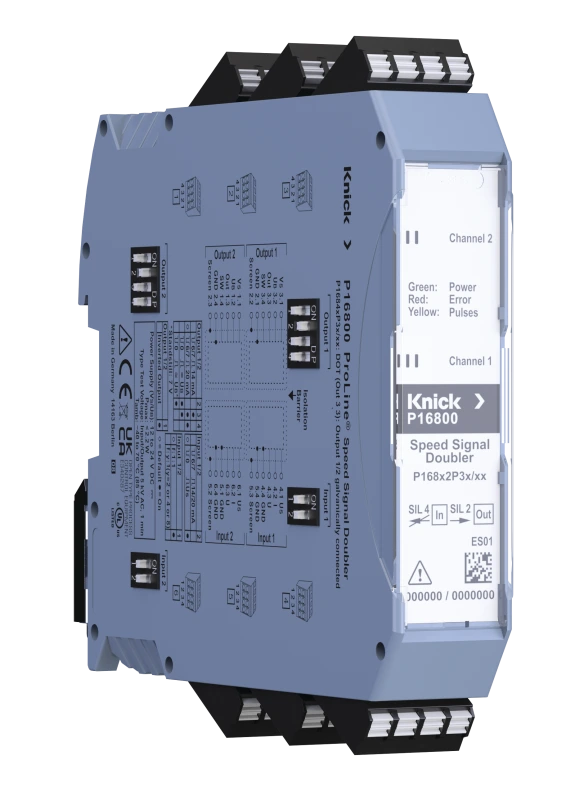

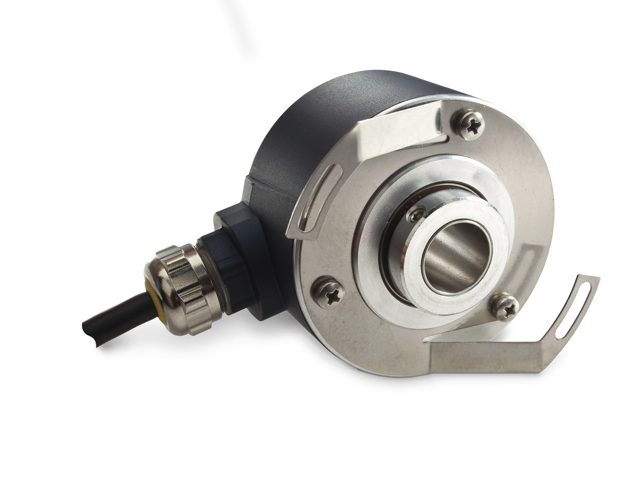

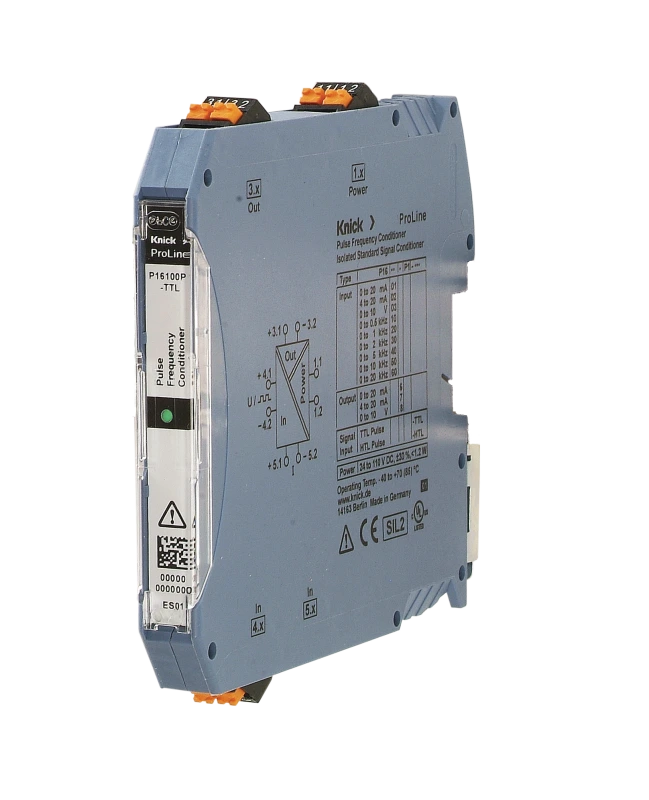

W tym obszarze pracują: enkodery i czujniki prędkości na osie wózków (inkrementalne, absolutne, w wykonaniu SIL), rozdzielacze sygnałów enkoderowych, przetworniki sygnałów prędkości, urządzenia uszyniające osi i ich nakładki, odbieraki prądu trzeciej szyny, skrzynki bezpiecznikowe i połączeniowe obwodu WN pod ostoją, złącza wielostykowe sprzęgów i połączeń międzyczłonowych, złączki wysokoprądowe, systemy smarowania obrzeży kół. Urządzenia uszyniające, skrzynki bezpiecznikowe i połączeniowe WN, odbieraki prądu trzeciej szyny z nakładkami stykowymi i smarowanie obrzeży kół pochodzą w naszej ofercie od jednego dostawcy — Mersen.

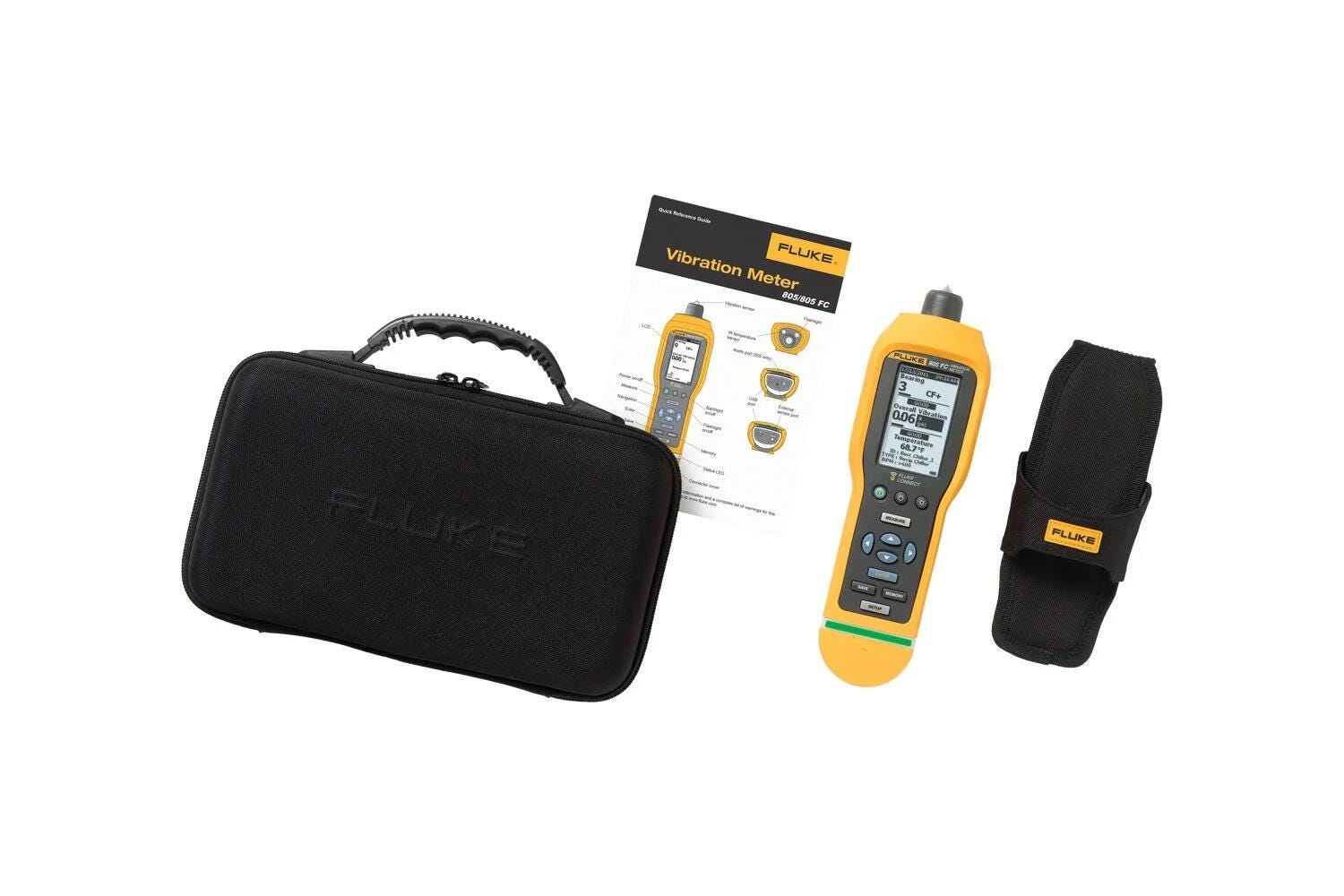

Przyrządy pomiarowe i diagnostyczne (17)

Analizator akumulatorów Fluke BT521 (baterie stacjonarne, rezystancja wewnętrzna) — FlukeAnalizatory akumulatorówAnalizator akumulatorów Fluke BT521 (baterie stacjonarne, rezystancja wewnętrzna)FlukeAnalizator jakości zasilania Fluke 1777 (trójfazowy, klasa A) — FlukeAnalizatory jakości zasilaniaAnalizator jakości zasilania Fluke 1777 (trójfazowy, klasa A)FlukeBezprzewodowy moduł prądowy AC iFlex Fluke a3001 FC (2500 A) — FlukeMierniki cęgoweBezprzewodowy moduł prądowy AC iFlex Fluke a3001 FC (2500 A)FlukeKamera akustyczna Fluke ii915 (wycieki sprężonego powietrza, wyładowania niezupełne) — FlukeKamery akustyczneKamera akustyczna Fluke ii915 (wycieki sprężonego powietrza, wyładowania niezupełne)FlukeKamera termowizyjna Fluke Ti480 PRO (640 × 480, autofokus LaserSharp) — FlukeKamery termowizyjneKamera termowizyjna Fluke Ti480 PRO (640 × 480, autofokus LaserSharp)FlukeKamera termowizyjna Fluke TiX580 (640 × 480, obiektyw obrotowy 240°) — FlukeKamery termowizyjneKamera termowizyjna Fluke TiX580 (640 × 480, obiektyw obrotowy 240°)FlukeMiernik cęgowy Fluke 376 FC (AC/DC 1000 A, rzeczywista wartość skuteczna, iFlex) — FlukeMierniki cęgoweMiernik cęgowy Fluke 376 FC (AC/DC 1000 A, rzeczywista wartość skuteczna, iFlex)FlukeMiernik rezystancji uziemienia Fluke 1625-2 Kit (GEO, cztery metody pomiaru) — FlukeMierniki rezystancji uziemieniaMiernik rezystancji uziemienia Fluke 1625-2 Kit (GEO, cztery metody pomiaru)FlukeMultimetr przemysłowy z rejestracją Fluke 289 (rzeczywista wartość skuteczna, TrendCapture) — FlukeMultimetry cyfroweMultimetr przemysłowy z rejestracją Fluke 289 (rzeczywista wartość skuteczna, TrendCapture)FlukeMultimetr z testerem izolacji Fluke 1587 FC (napięcia testu 50–1000 V) — FlukeMultimetry z pomiarem izolacjiMultimetr z testerem izolacji Fluke 1587 FC (napięcia testu 50–1000 V)FlukeOprogramowanie Fluke Connect — FlukeOprogramowanie do utrzymania ruchuOprogramowanie Fluke ConnectFlukeOscyloskop przenośny Fluke ScopeMeter 190 Series III (2 lub 4 kanały izolowane) — FlukeOscyloskopy przenośneOscyloskop przenośny Fluke ScopeMeter 190 Series III (2 lub 4 kanały izolowane)FlukeRejestrator parametrów zasilania Fluke 1738 (trójfazowy rejestrator energii) — FlukeRejestratory parametrów zasilaniaRejestrator parametrów zasilania Fluke 1738 (trójfazowy rejestrator energii)FlukeTermometr na podczerwień Fluke 568 (do 800 °C, D:S 50:1) — FlukeTermometry na podczerwieńTermometr na podczerwień Fluke 568 (do 800 °C, D:S 50:1)FlukeWibrometr Fluke 805 FC (tester drgań i stanu łożysk) — FlukeTestery drgańWibrometr Fluke 805 FC (tester drgań i stanu łożysk)FlukePrzetworniki linioweTEX – potencjometryczny przetwornik liniowy (trzpień / sprężyna / głowice)NovotechnikPrzetworniki linioweTR / TRS – przetwornik liniowy krótkiego skoku ze sprężynąNovotechnik

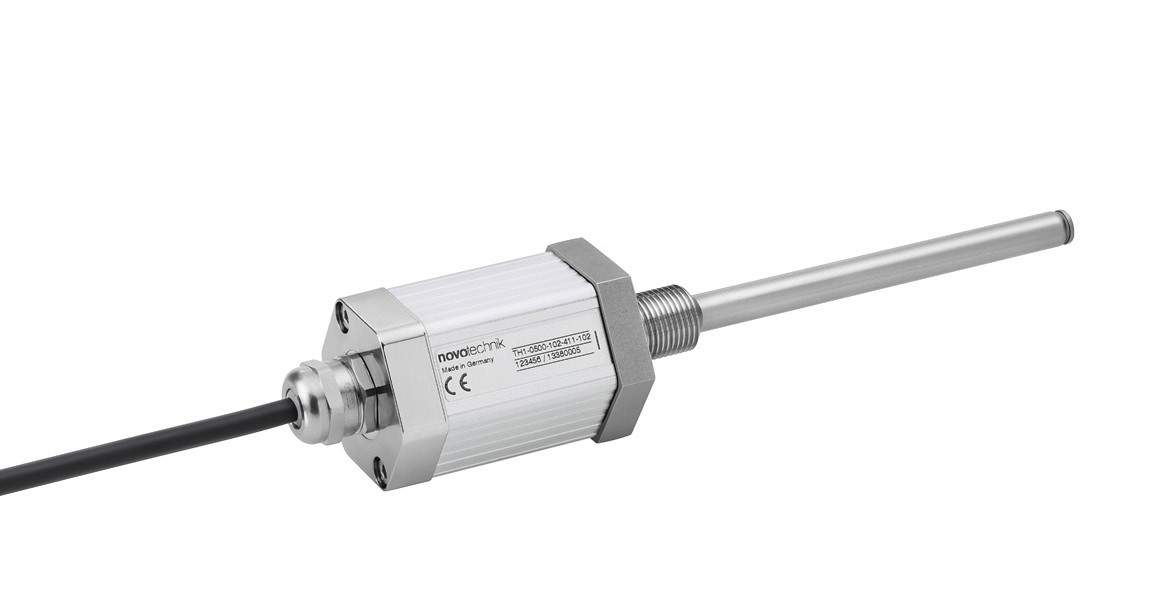

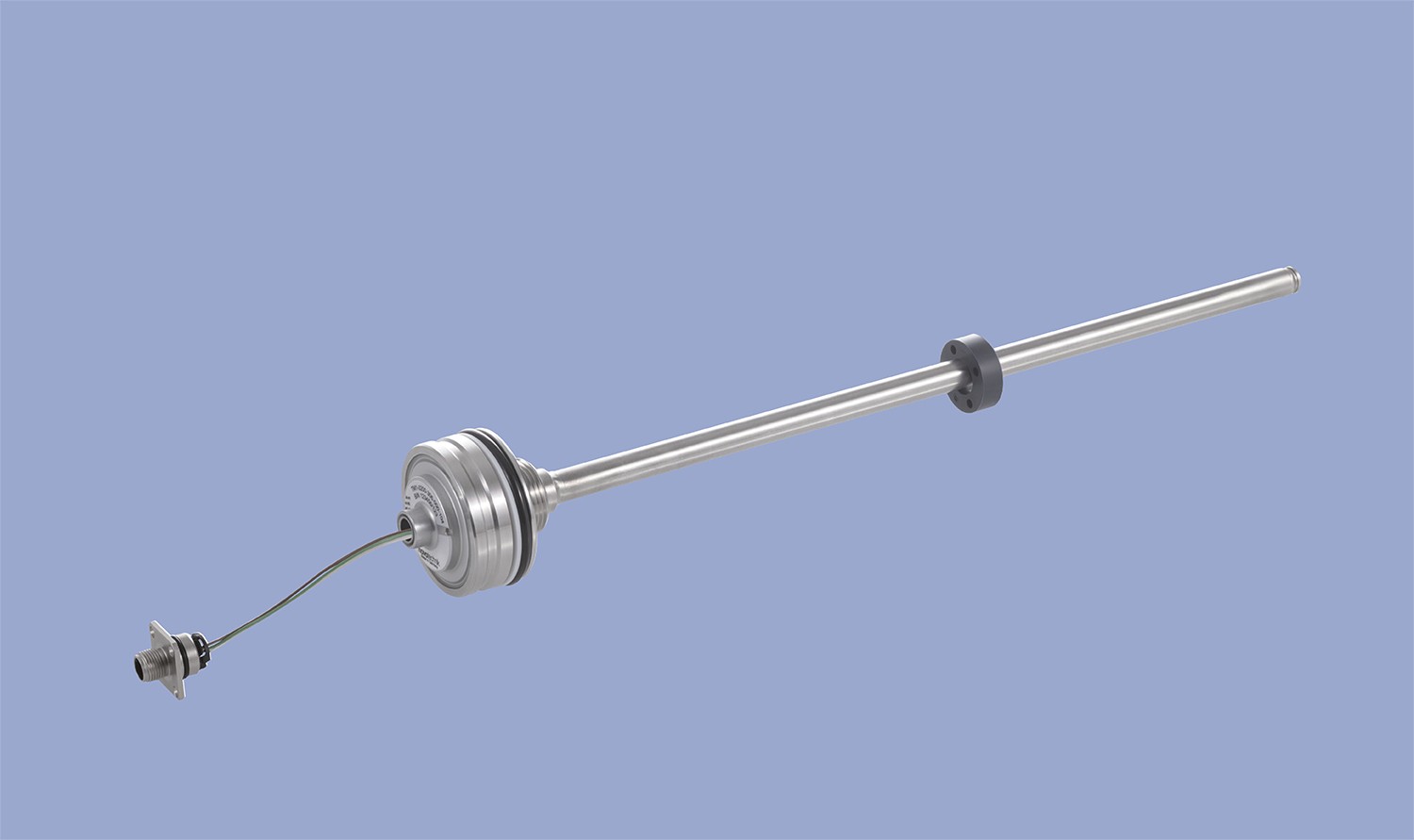

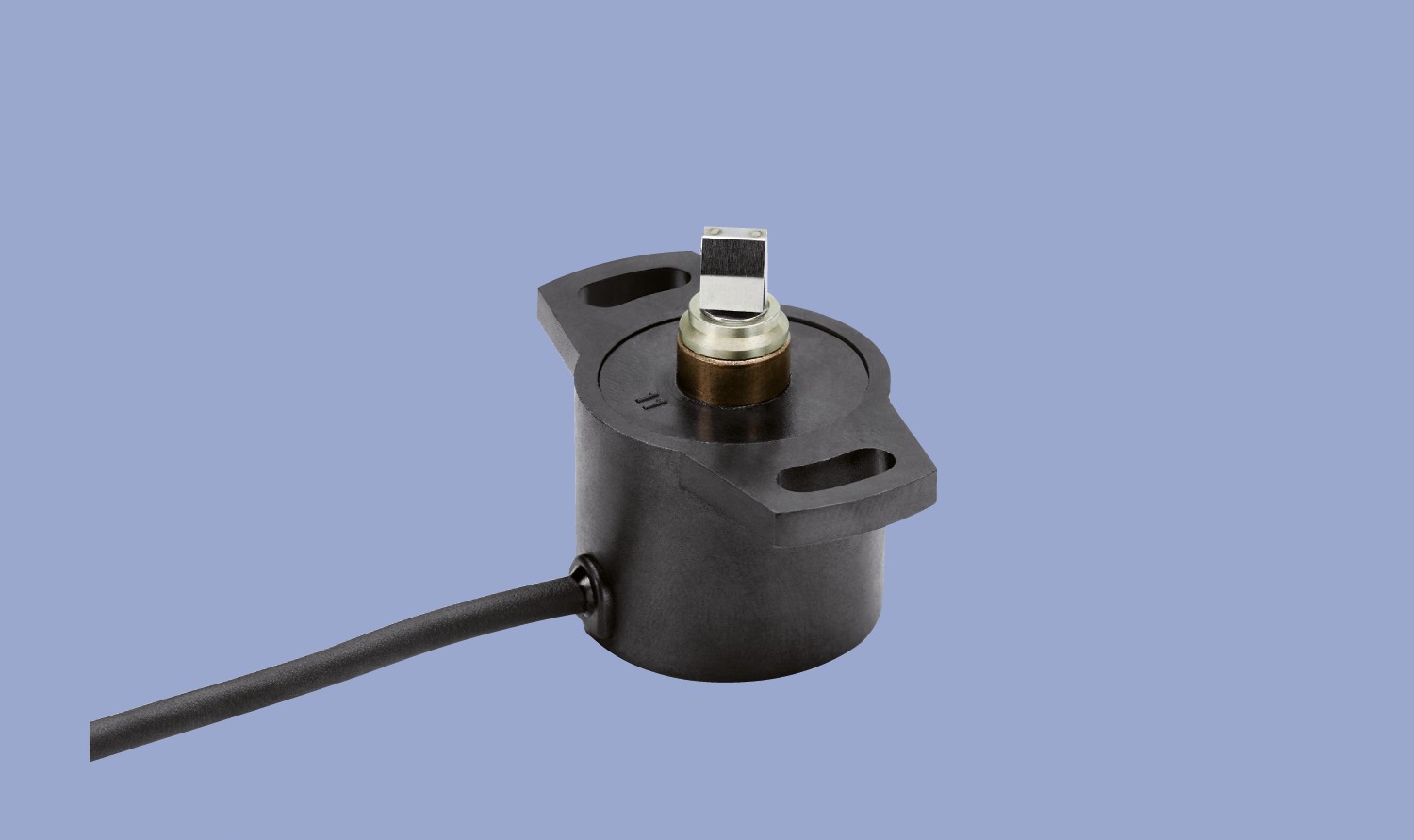

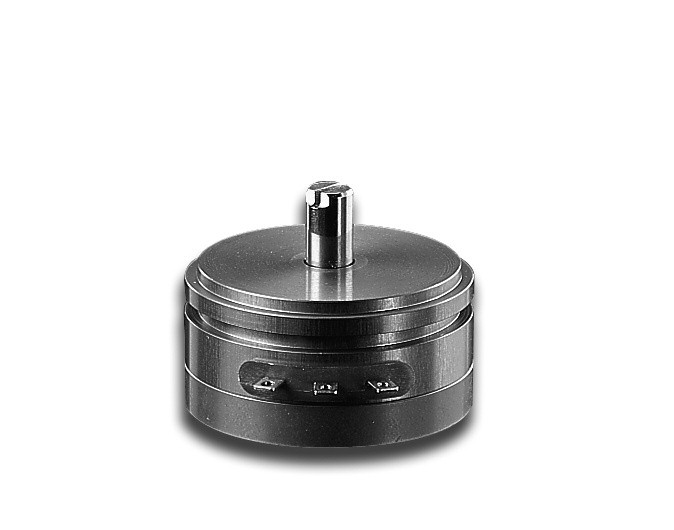

Czujniki, przetworniki i pomiar (14)

Osprzęt trakcyjny (4)

Złącza (3)

Oznaczanie (2)

Ochrona zwarciowa i bezpieczniki (1)

Aparatura łączeniowa (1)

Kryteria doboru — Systemy podwozia pojazdów szynowych

Kryteria doboru w tym obszarze:

Pytania techniczne

Dlaczego odometria ETCS używa dwóch różnych czujników?

Dla bezpieczeństwa pomiar drogi i prędkości musi być odporny na poślizg i na uszkodzenie czujnika. Dlatego stosuje się dwa niezależne układy: czujniki obrotów na zestawach kołowych i radar Dopplera mierzący prędkość względem torowiska. Rozbieżność między nimi jest sama informacją o poślizgu.

Co jeszcze montuje się na kadłubie łożyska poza czujnikiem prędkości?

Czujniki temperatury łożysk i styki uszyniające (szczotki osiowe), które przekazują prąd powrotny z pojazdu do szyn. Ponieważ miejsce na maźnicy jest ograniczone, nie każdy kadłub może mieć styk uszyniający — układ czujników i uszynienia projektuje się razem.

Do czego służą rezystory ochronne łożysk?

Ograniczają prąd, który mógłby płynąć przez łożysko zamiast przez styk uszyniający; typowa wartość to około 0,1 Ω. Prąd przez łożysko powoduje erozję elektryczną bieżni i przedwczesne zużycie.

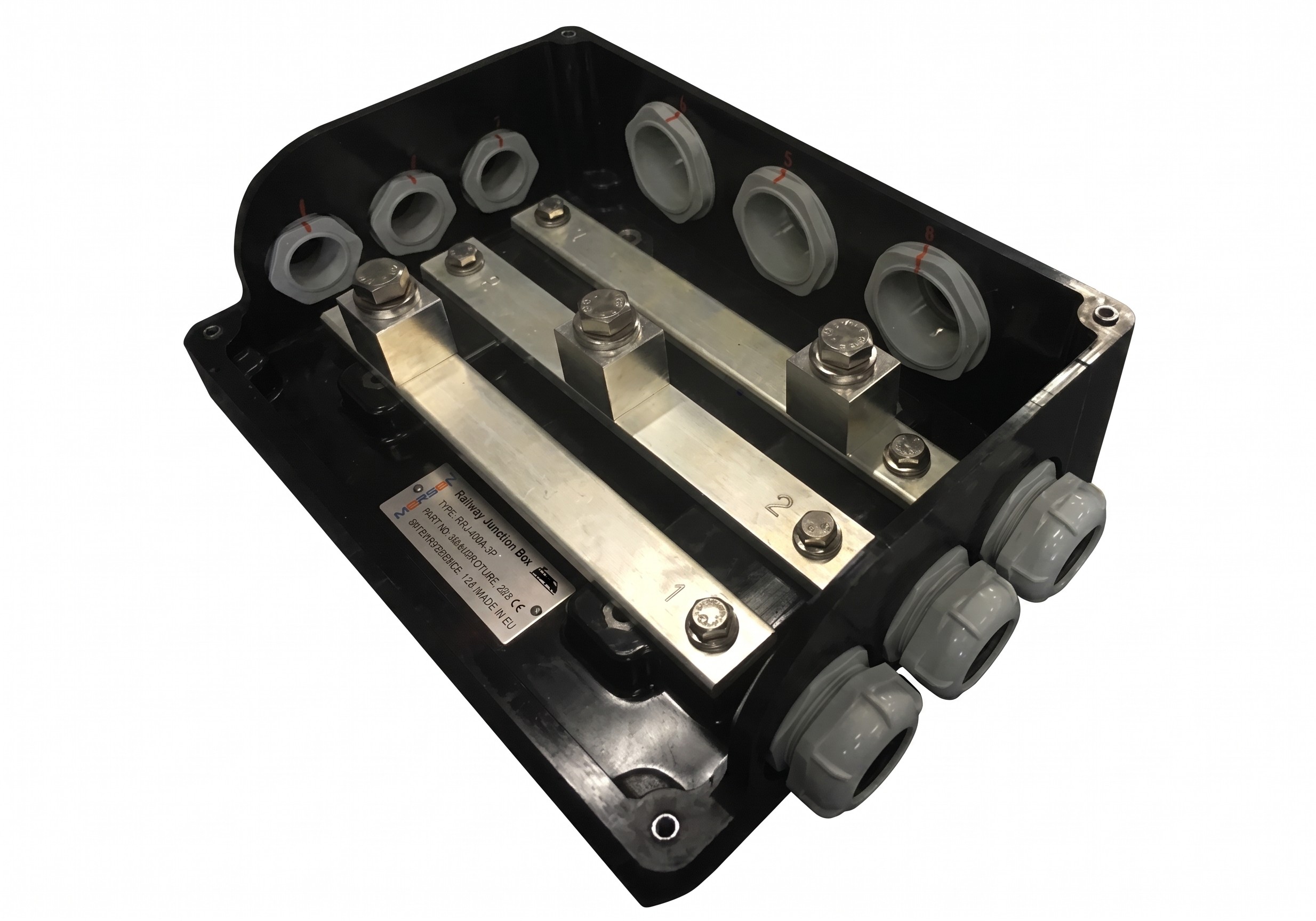

Czym różni się zabudowa skrzynki bezpiecznikowej pod ostoją od zabudowy na dachu?

Pod ostoją dochodzi pył hamulcowy, sól, woda z rozbryzgu i kamienie; wymagany jest wyższy stopień ochrony i odstępy izolacyjne dla silnego zabrudzenia, a dostęp serwisowy jest z kanału. Napięcie obwodu jest to samo — 750 do 3000 V DC zależnie od systemu.

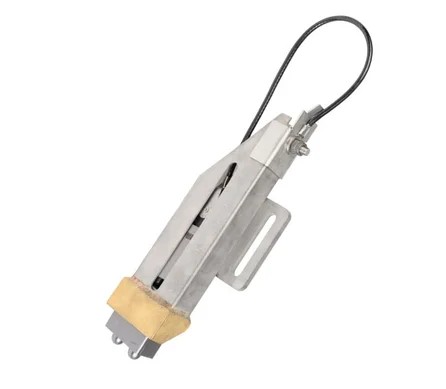

Dlaczego smarowanie obrzeży kół stosuje się w wykonaniu suchym (sztyft węglowy), a nie cieczą?

Smarowanie cieczą niesie ryzyko zaniku bocznikowania obwodów torowych — producenci dokumentują to jako realny problem eksploatacyjny. System suchy ze sztyftem węglowym i sprężynowym aplikatorem dociska materiał do obrzeża bez cieczy, więc nie zakłóca obwodów torowych; dobór potwierdzają normy EN 16028 i EN 15427-2-1.

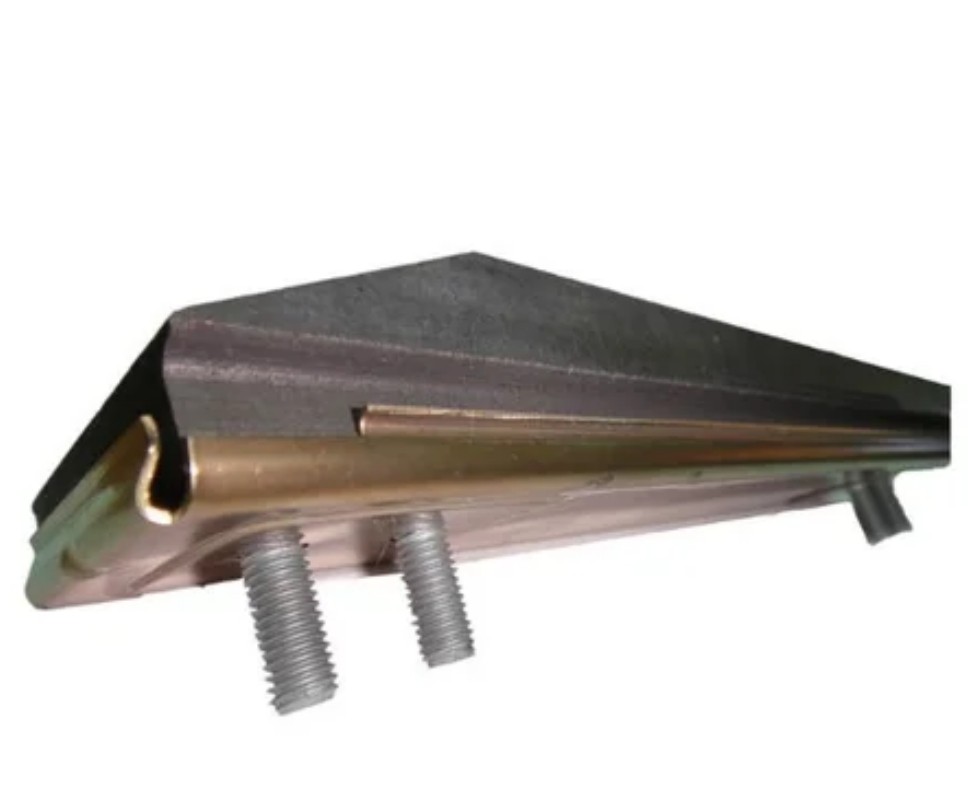

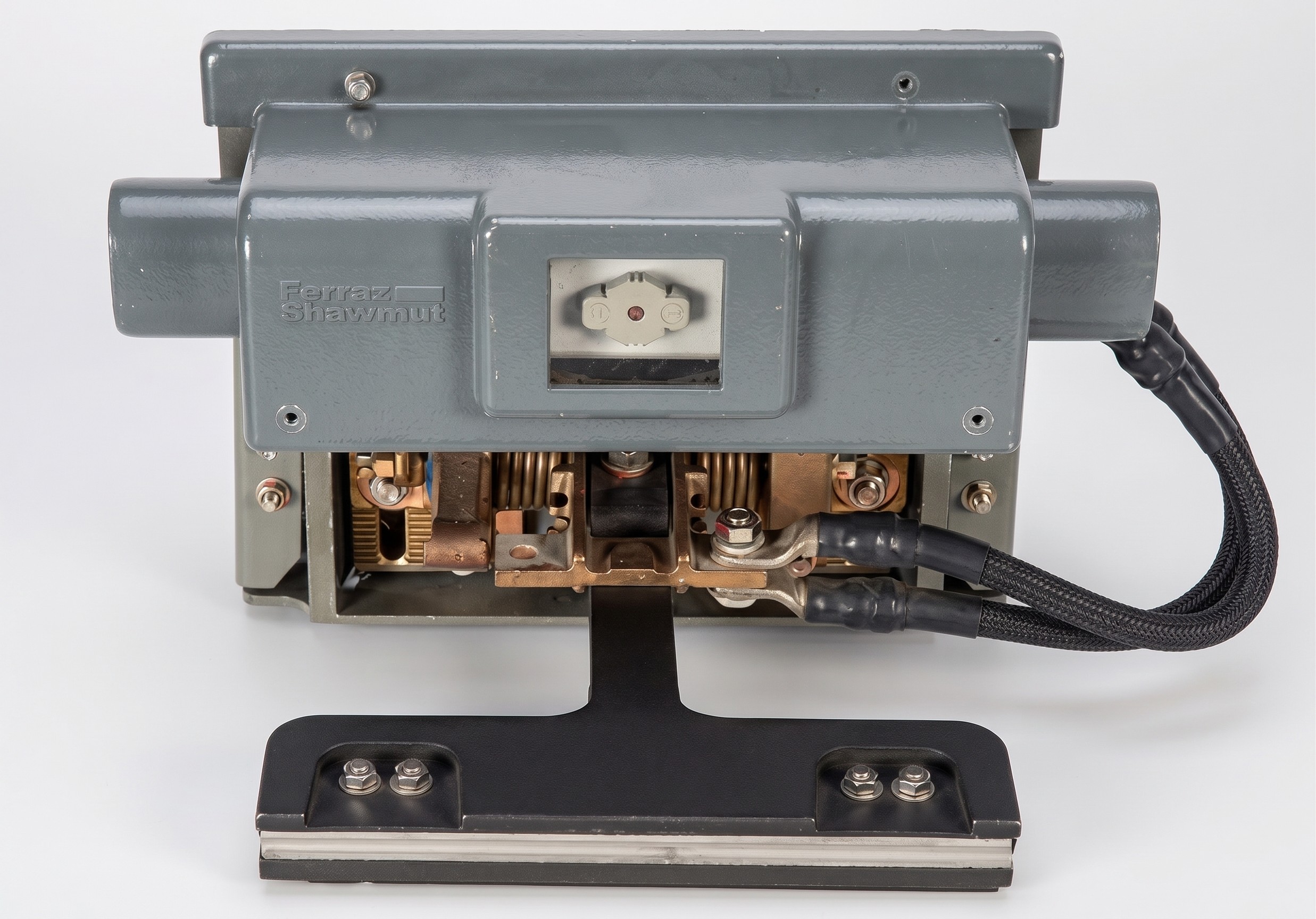

Czym różnią się nakładki stykowe odbieraków prądu trzeciej szyny (CCD)?

Materiałem węglowym — czystym, impregnowanym (także miedzią) lub bezołowiowym — oraz sposobem montażu: spawanym, klejonym, zaciskanym, zalewanym brązem albo w wykonaniu EcoDesign, gdzie wymienia się tylko element węglowy, a okucie wraca do obiegu. Dobór wpływa na tarcie, zużycie szyny prądowej i koszt eksploatacji.
