Wyłącznik E-Frame Airpax 209/219/229

Wyłączniki hydrauliczno-magnetyczne — panelowe

Rodzina 209 w ramie E zabezpiecza obwody potrzeb własnych podstacji trakcyjnych. Jedna rama obsługuje osiem podserii: 209 (UL 489 Branch CB), 219 (UL 508, ręczny sterownik silnika), 229 (UL 1077, obwody pomocnicze), 229D Marine (UL 1500, odporność na zapłon), 249 Power Selector, 279 Telecom (UL 489A, 160 V DC, znamionowy prąd wyłączalny 5000 A) i 299 Special Construction. Wykonania od jednego do sześciu biegunów.

Krzywe 64, 65 i 66 tolerują prądy rozruchowe do 30× prądu znamionowego, więc załączenie transformatora nie wyzwala aparatu. Charakterystyka pozostaje stała od -40 do +85 °C.

Materiał obudowy stosowany w produkcji tej rodziny — kompozyt poliestrowy wzmacniany włóknem szklanym, oznaczenie 610-P610B01 — spełnia wymagania R22 i R23 z tablicy 5 EN 45545-2:2013+A1:2015 dla poziomów zagrożenia HL1, HL2 i HL3. Wyniki badań: wskaźnik tlenowy >80,0%, Ds max 41, CIT(NLP) 0,05 [raport zbiorczy Warringtonfire nr 522701 z 12.09.2022, na podstawie raportów 518051, 518056 i 518062]. Opinia dotyczy samego materiału w zbadanej postaci; zgodność gotowego aparatu potwierdza producent dla konkretnego wykonania.

Cechy główne:

  • Osiem podserii w jednej ramie: 209 (UL 489), 219 (UL 508), 229 (UL 1077), 229D Marine (UL 1500), 249 Power Selector, 279 Telecom (UL 489A), 299 Special Construction
  • Wykonania od jednego do sześciu biegunów
  • Krzywe 64, 65 i 66 — tolerancja prądu rozruchowego do 30× prądu znamionowego
  • Charakterystyka stała od -40 do +85 °C
  • 279 Telecom: 160 V DC, znamionowy prąd wyłączalny 5000 A
  • Obudowa 610-P610B01 — R22 i R23 wg tablicy 5 EN 45545-2, poziomy HL1–HL3
Jak działa wyłącznik hydrauliczno-magnetyczny (HMCB)

Dwa sposoby mierzenia prądu

Wyłącznik termiczny wyzwala się, gdy element bimetalowy — warstwa dwóch lub trzech metali, po stronie o niskiej rozszerzalności zwykle inwar, w środku miedź albo nikiel — wygnie się po nagrzaniu do ustalonej temperatury. Nagrzewa go prąd obciążenia przez straty I²R, ale tak samo nagrzewa go i chłodzi wszystko, co dzieje się wokół. Wyłącznik hydrauliczno-magnetyczny mierzy prąd wprost: cewka połączona szeregowo z obwodem wytwarza strumień magnetyczny, który przesuwa ruchomy rdzeń w rurce.

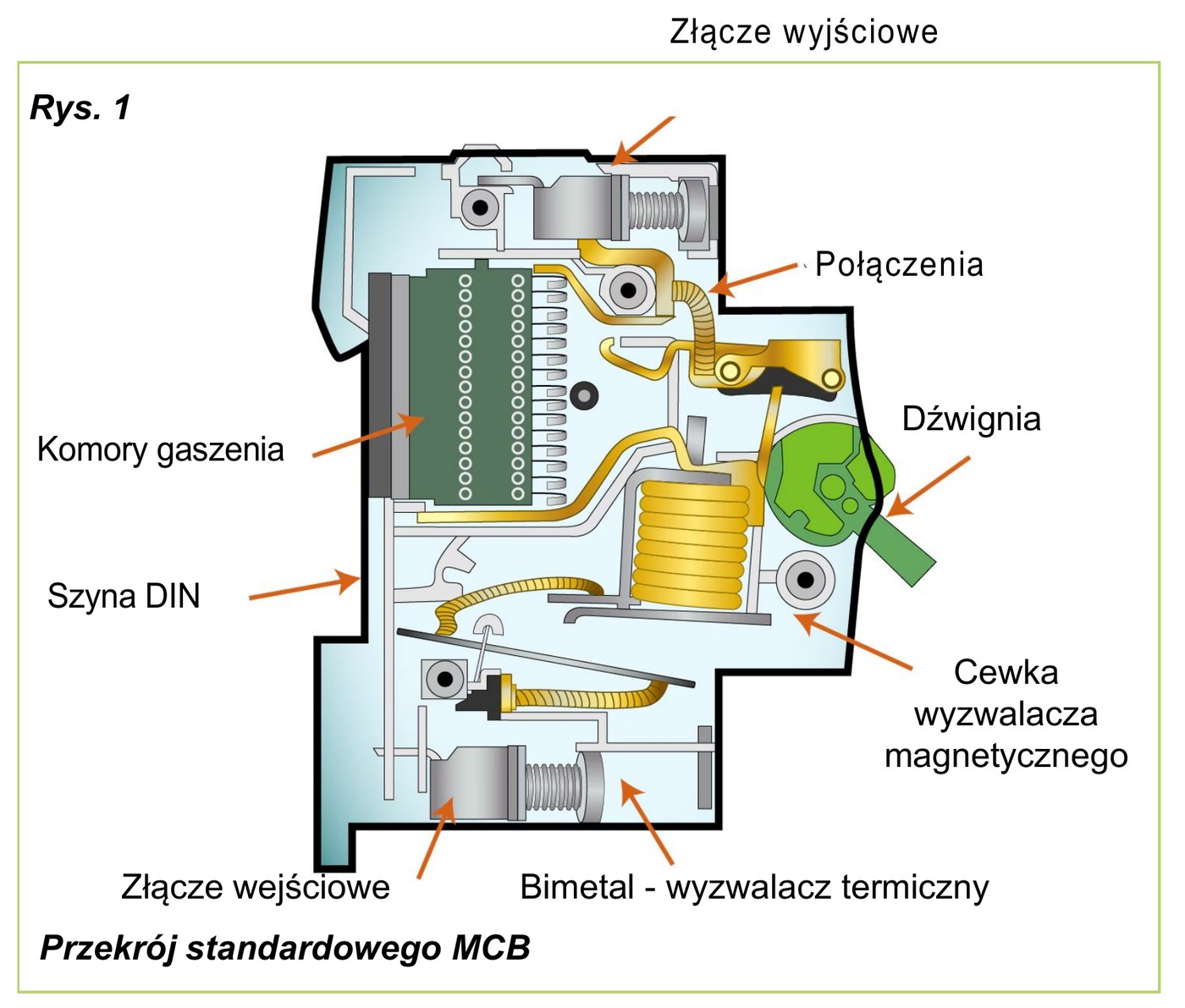

Przekrój standardowego wyłącznika nadprądowego MCB z opisanymi elementami
Przekrój standardowego wyłącznika nadprądowego (MCB). Przeciążenie wyzwala bimetal na dole obudowy, zwarcie — cewkę wyzwalacza magnetycznego. Rys. 1 z białej księgi Sensata WP-00019.

Przebieg zadziałania

Do 100% prądu znamionowego rdzeń stoi, trzymany sprężyną, styki pozostają zamknięte. Przy 100–125% strumień przesuwa rdzeń wbrew sile sprężyny, aż ten oprze się o rdzeń biegunowy. Ruch rdzenia zwiększa strumień w obwodzie magnetycznym, jarzma obracają się z pozycji spoczynkowej i wyzwalają sworzeń, który odblokowuje składany łącznik mechanizmu — styki się rozwierają. Prędkość ruchu rdzenia kontroluje płyn silikonowy wypełniający rurkę; lepkość płynu wyznacza krzywą zwłoki. Przy zwarciu strumień jest na tyle silny, że aparat zadziała natychmiast, bez ruchu rdzenia opóźniającego; charakterystyki stosowane do ochrony urządzeń według norm UL dają zadziałanie natychmiastowe powyżej 600% prądu znamionowego.

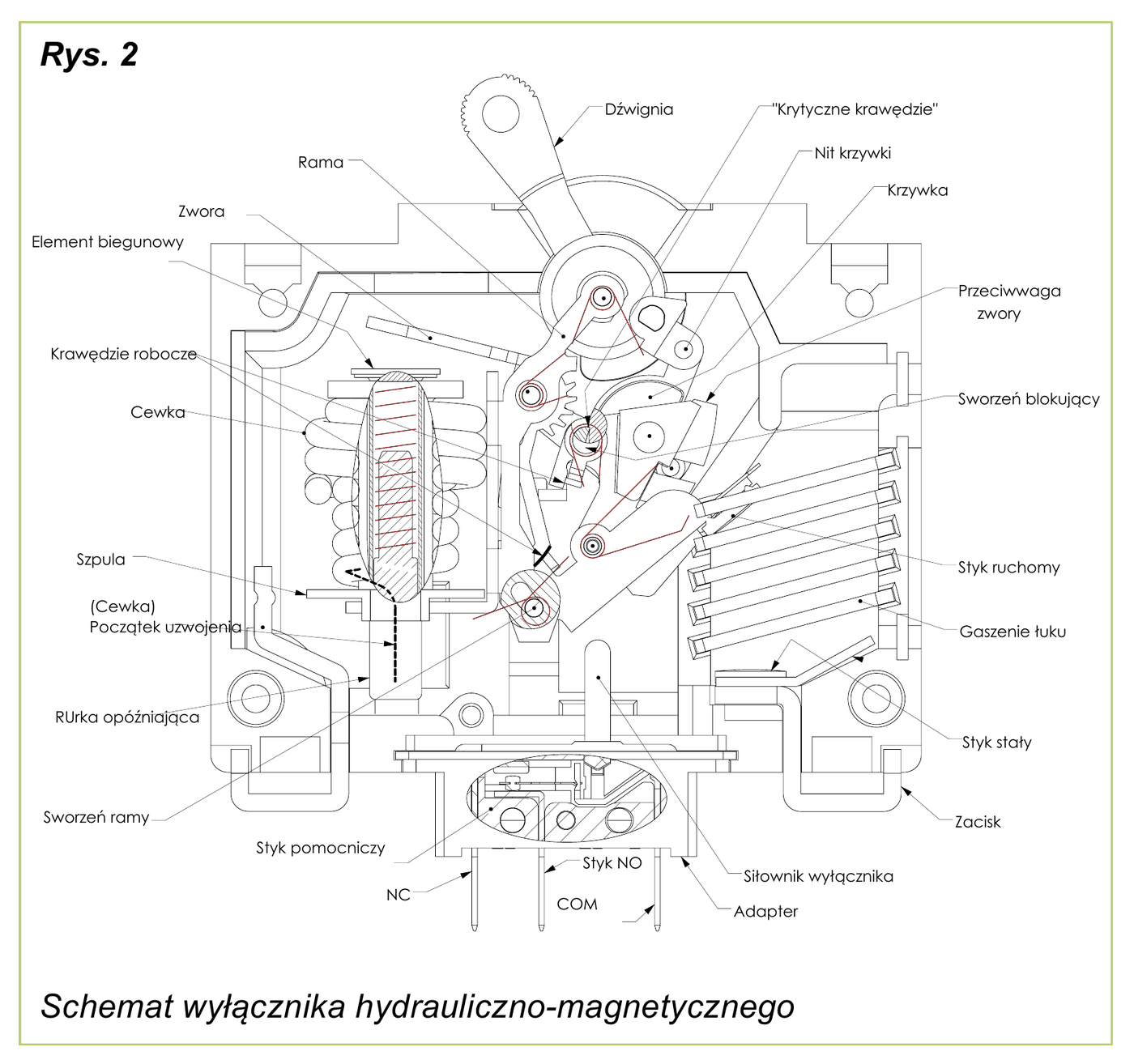

Schemat wyłącznika hydrauliczno-magnetycznego z opisanymi elementami mechanizmu
Schemat wyłącznika hydrauliczno-magnetycznego: cewka na szpuli, rurka opóźniająca z ruchomym rdzeniem, zwora z przeciwwagą, sworzeń blokujący i komora gaszenia łuku. Rys. 2 z białej księgi Sensata WP-00019.

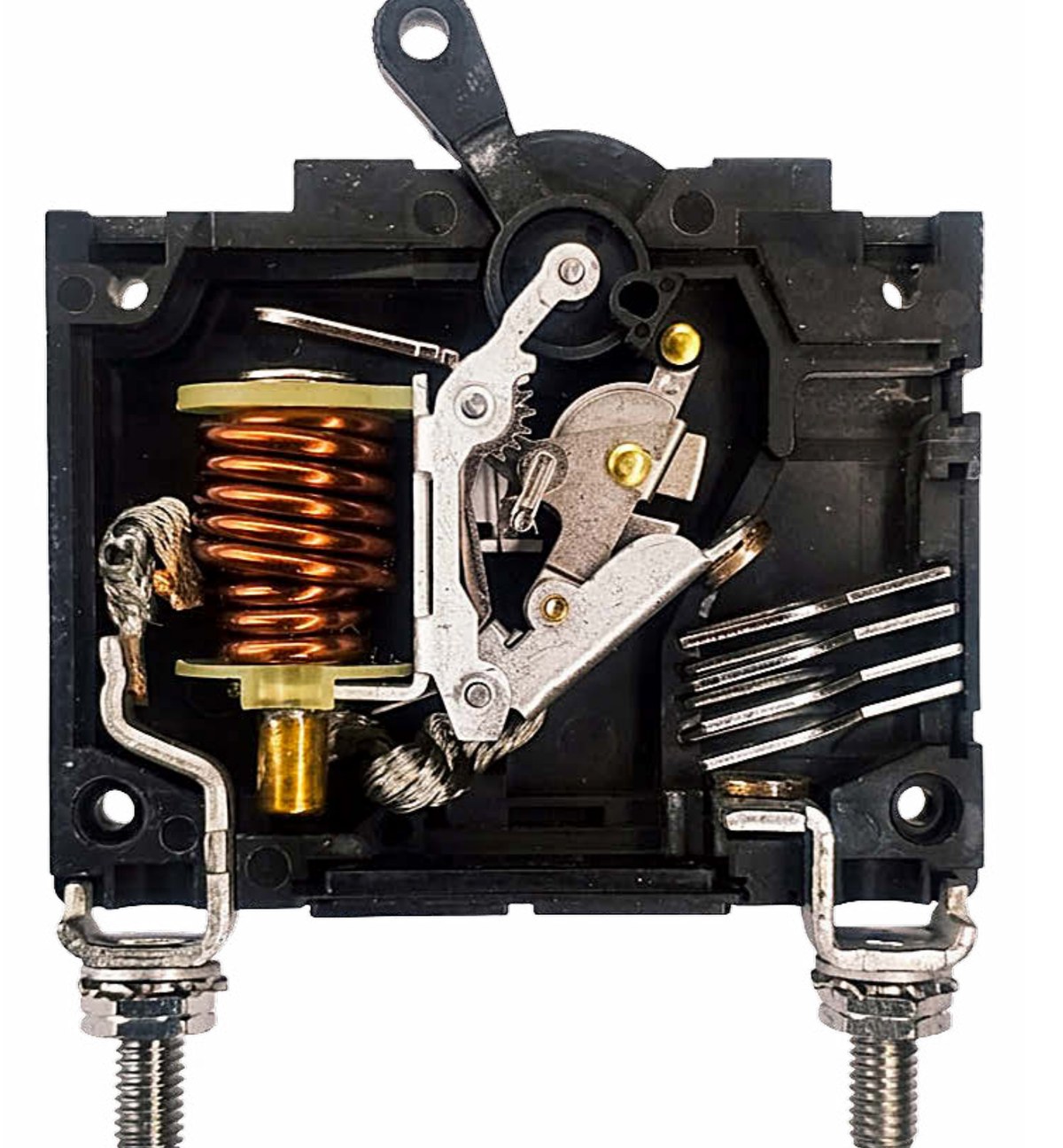

Wyłącznik hydrauliczno-magnetyczny Airpax ze zdjętą połową obudowy — widok wnętrza
Ten sam aparat po zdjęciu połowy obudowy. Po lewej cewka nawinięta na szpuli z tworzywa, pod nią mosiężna rurka opóźniająca z rdzeniem — to ona daje zwłokę czasową. Środek zajmuje stalowy mechanizm zatrzaskowy z dźwignią, po prawej pakiet płytek gaszących łuk, między nimi styk ruchomy i stały. Prąd wchodzi i wychodzi zaciskami śrubowymi na dole, a odcinki ruchome toru prądowego łączą linki plecione widoczne przy cewce i przy prawym zacisku. Zdjęcie z białej księgi Sensata WP-00019.

Skąd bierze się niezależność od temperatury

Wyłącznik termiczny do wyzwolenia potrzebuje wzrostu temperatury swojego elementu, więc z natury reaguje na temperaturę otoczenia. Ten sam aparat o prądzie znamionowym 10 A zadziała już przy 7 A w miejscu gorącym, a dopiero przy 13 A w chłodnym. Producent urządzenia, który nie wie, dokąd trafi jego wyrób, nadrabia to doborem: w gorącym otoczeniu zawyża prąd znamionowy, żeby uniknąć niepożądanych wyzwoleń, w zimnym godzi się na dłuższy czas zadziałania — w obu kierunkach kosztem ochrony. Kompensacja dodatkowym elementem termicznym problemu nie usuwa. Aparat hydrauliczno-magnetyczny tego ograniczenia nie ma: utrzymuje wartości znamionowe i charakterystykę zadziałania od −40 do +85 °C, bez obniżania obciążalności.

Co z tego wynika przy projektowaniu

Prąd znamionowy bierze się z prądu obciążenia i przekroju przewodu, bez tabeli współczynników temperaturowych. Cewkę można nawinąć na dokładną wartość prądu, a przy obciążeniach o dużym prądzie rozruchowym dołożyć elementy tłumiące strumień: stalową płytę bocznikową na szczycie cewki albo koło inercyjne na zworze, które fizycznie hamuje jej ruch w pierwszych chwilach rozruchu. Zdalne wyłączanie realizuje wyzwalacz przekaźnikowy albo cewka napięciowa, a styk pomocniczy mieści się w tej samej obudowie — wyłącznik termiczny wymaga do tego osobnego modułu o połowie szerokości. Przeciwwaga zwory ogranicza reakcję mechanizmu na wstrząsy.

Zakres rodziny Airpax

Prądy od 0,1 do 1200 A, napięcia do 600 V AC i 300 V DC, wykonania na prąd stały oraz na 50/60 Hz i 400 Hz. Dopuszczenia UL 489, UL 1077 i EN 60947-2, w tym wykonania na rynek kolejowy.

Źródło: Sensata Technologies, biała księga WP-00019 „Jak temperatura otoczenia wpływa na wyłączniki hydrauliczno-magnetyczne oraz wyłączniki termiczne”, kwiecień 2024; karta przeglądowa rodziny Airpax (sensata-airpax-hydraulic-magnetic-circuit-breaker-line-card.pdf).

Występuje w obszarach

Podstacje trakcyjne AC i DCSzafa aparatury głównej i trakcyjnej

Normy deklarowane

EN 45545

Pełne numery z kart i deklaracji: EN 45545-2:2013+A1:2015 (R22, R23; HL1–HL3 — materiał obudowy)

Dopuszczenia i certyfikaty

UL 489UL 489AUL 1500

Dopuszczenie strony trzeciej dla rynku, na którym obowiązuje. Numer certyfikatu potwierdza karta albo świadectwo producenta. Zapis z linkiem prowadzi do opisu: kto wydaje, co dowodzi, gdzie sprawdzić.
