Surge-Trap® K SSD K1 — dobezpieczenie ogranicznika przepięć (Iimp 12,5 kA)

Dobezpieczenie ograniczników przepięć (SSD)

SSD K1 podnosi wytrzymałość zwarciową układu ochrony przepięciowej z 25 kA do 100 kA. Dobezpieczenie ogranicznika mieści się w czterech modułach na szynie TH35, w miejscu rozłącznika panelowego z wkładkami nożowymi NH — producent podaje oszczędność powierzchni w rozdzielnicy do 50 %. Dobór schodzi do jednej pozycji: jeden rozłącznik obsługuje całą serię ograniczników K1, co usuwa ryzyko wstawienia wkładki o prądzie spoza widełek z karty ogranicznika. Wybijak wkładki i mikrostyk wyprowadzają stan dobezpieczenia do układu nadzoru, więc nadzór widzi zarówno zużycie warystora w ograniczniku, jak i zadziałanie dobezpieczenia.

Rozłącznik przenosi prąd udarowy Iimp 12,5 kA o kształcie 10/350 µs oraz znamionowy prąd wyładowczy In 20 kA o kształcie 8/20 µs, czyli udary płynące przez ogranicznik podczas wyładowania. Wytrzymałość zwarciowa Isccr wynosi 100 kA, najmniejszy prąd zadziałania Itrip — 500 A, znamionowe napięcie pracy Ue 500 V AC (50/60 Hz). Współpracuje z ogranicznikami o najwyższym napięciu pracy Uc 175, 275, 320 i 440 V, w układach TT, TN i IT, w trybach ochrony L–N, L–PE(N) i N–PE. Prąd ograniczony na biegun sięga 17,08 kA, całka Joule'a I²t na biegun — 85,28 kA²s.

Dobezpieczenie ogranicznika spełnia dwa wymagania naraz: przenosi bez uszkodzenia prąd udarowy płynący przez warystor i wyłącza prąd zwarciowy po jego przebiciu. Pierwsze wymaganie podnosi prąd znamionowy wkładki gG, drugie go obniża — stąd widełki prądu w kartach ograniczników. SSD ma obie wielkości zwymiarowane wprost, a jego wkładka ma budowę cylindryczną, wielkość 14×51 mm i symbol K1-SFD-M. Wykonania: SSD1-2PG-M (45001201) w układzie 1+1, SSD1-3P-M (45001301) w układzie 3+0 i SSD1-4PG-M (45001401) w układzie 3+1, zajmujące odpowiednio dwa, trzy i cztery moduły. Wykonanie czterobiegunowe ma szerokość 107 mm, wysokość 107 mm (110,8 mm z zaczepem), głębokość 70 mm i masę 0,71 kg. Zakres temperatury −40…+80 °C, wilgotność 5–95 %, praca do 2000 m n.p.m., stopień ochrony IP20, kategoria przepięciowa III, stopień zanieczyszczenia 2, obudowa PA6 CT1 i PA66 CT1 w klasie palności UL94 V-0. Zaciski przyjmują przewód 1,5–35 mm² (drut) i 1,5–25 mm² (linka), moment dokręcenia 3,5 N·m; styk sygnalizacji 240 V / 2,5 A AC albo 24 V / 3 A DC.

Dobezpieczenie staje się konieczne, gdy spodziewany prąd zwarciowy w miejscu zabudowy przekracza wytrzymałość Isccr 25 kA samego ogranicznika serii K1 albo gdy zabezpieczenie nadprądowe przed ogranicznikiem przekracza 315 A gG. Rozdzielnica główna dworca i rozdzielnica zasilająca stanowiska ładowania pojazdów spełniają zwykle przynajmniej jeden z tych warunków. Producent wskazuje zestaw Surge-Trap® K1 12,5 kA z SSD K1 dla infrastruktury ładowania pojazdów oraz dla rozdzielnic rozdziału energii. Normę wyrobu karta katalogowa podaje jako projekt specyfikacji technicznej prIEC TS 61643-06.

Cechy główne:

  • Isccr 100 kA — wytrzymałość zwarciowa układu ochrony rośnie z 25 kA do 100 kA
  • Iimp (10/350) 12,5 kA, In (8/20) 20 kA, Itrip 500 A, Ue 500 V AC
  • Współpraca z ogranicznikami o Uc 175, 275, 320 i 440 V w układach TT, TN i IT
  • Wkładka cylindryczna 14×51 mm, symbol K1-SFD-M
  • Wykonania 45001201 (2P), 45001301 (3P) i 45001401 (4P) — od dwóch do czterech modułów na szynie TH35
  • Wskaźnik zużycia i mikrostyk o obciążalności 240 V / 2,5 A AC albo 24 V / 3 A DC
Jak działa dobezpieczenie ogranicznika przepięć

Co dzieje się po zużyciu warystora

Warystor ogranicznika traci właściwości z każdym przejętym udarem: napięcie, przy którym zaczyna przewodzić, opada. Po przekroczeniu granicy warystor przechodzi w stan zwarcia i przez ogranicznik płynie prąd sieciowy. Odcięcie tego prądu przejmuje rozłącznik termiczny wbudowany w ogranicznik, dopóki prąd mieści się w jego zdolności wyłączania. Powyżej tej granicy zadziałać musi zabezpieczenie zewnętrzne, zanim obudowa ogranicznika zdąży się rozgrzać albo rozerwać.

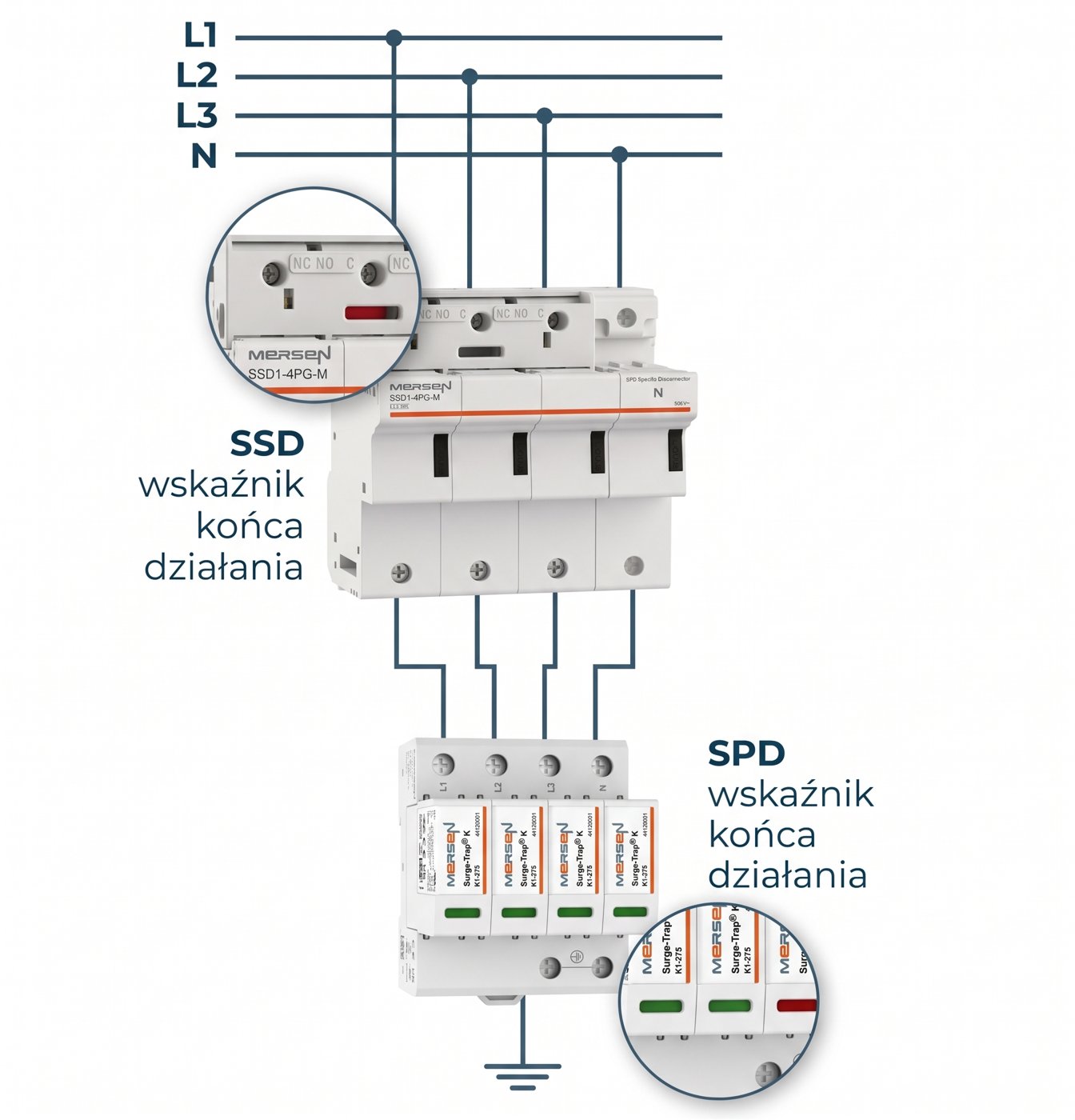

Gniazdo SSD w odgałęzieniu między szynami L1, L2, L3, N a ogranicznikiem przepięć; oba aparaty ze wskaźnikami końca działania
Gniazdo SSD w odgałęzieniu ogranicznika, między szynami L1, L2, L3, N a ogranicznikiem. Każdy aparat ma własny wskaźnik końca działania. Rysunek producenta.

Dwa wymagania wobec jednej wkładki

Wkładka dobezpieczająca ogranicznik spełnia dwa zadania naraz. Przenosi bez uszkodzenia prąd udarowy o kształcie 10/350 µs i 8/20 µs płynący przez ogranicznik w czasie wyładowania — to wymaganie podnosi jej prąd znamionowy. Wyłącza też prąd zwarciowy po przebiciu warystora, w czasie na tyle krótkim, żeby ogranicznik przetrwał — to wymaganie prąd znamionowy obniża. Stąd w karcie ogranicznika górna granica wkładki (315 A gG dla serii K1 i K2, 250 A gG dla K1H LF), a dolną wyznacza energia udaru, którą wkładka ma przenieść bez stopienia. Rozłącznik SSD ma obie wielkości podane wprost — wytrzymałość udarową Iimp oraz najmniejszy prąd zadziałania Itrip i wytrzymałość zwarciową Isccr.

Isccr wobec prądu zwarciowego w miejscu zabudowy

Wytrzymałość zwarciowa Isccr w karcie ogranicznika dotyczy pary: ogranicznika z największą dopuszczoną wkładką gG z tej samej karty. Dla serii K wynosi 25 kA. Dobór zaczyna się od obliczeń zwarciowych instalacji w miejscu zabudowy. Gniazdo SSD wchodzi do układu, gdy spodziewany prąd zwarciowy w miejscu zabudowy przekracza Isccr tej pary; zestaw ogranicznika z gniazdem SSD ma wytrzymałość zwarciową 100 kA.

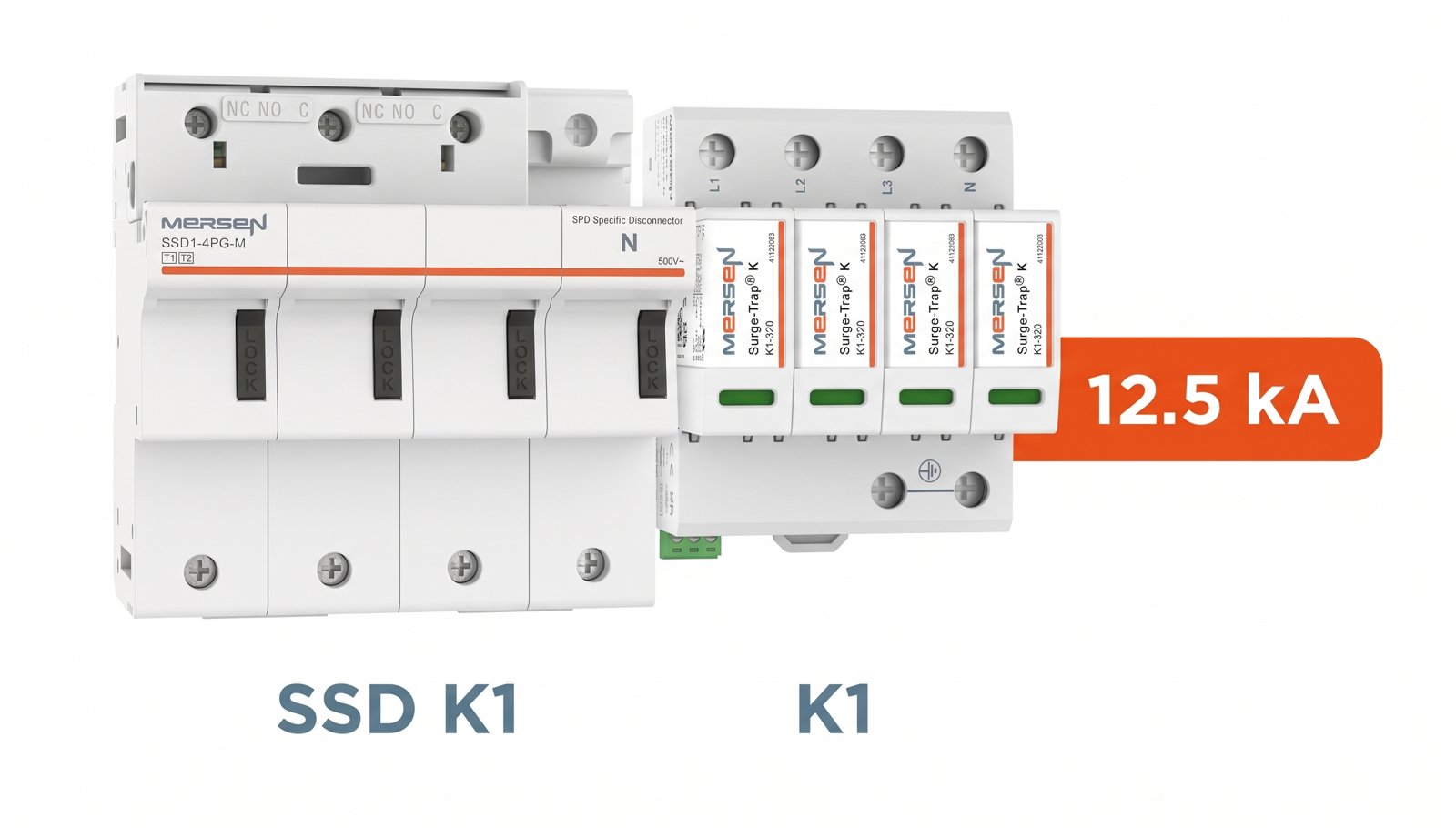

Zestaw SSD K1 (SSD1-4PG-M) z ogranicznikiem Surge-Trap K1, prąd udarowy 12,5 kA na biegun
Para badana razem: gniazdo SSD K1 i ogranicznik Surge-Trap K1 — udar 12,5 kA 10/350 µs na biegun, wytrzymałość zwarciowa zestawu 100 kA. Zdjęcie producenta.

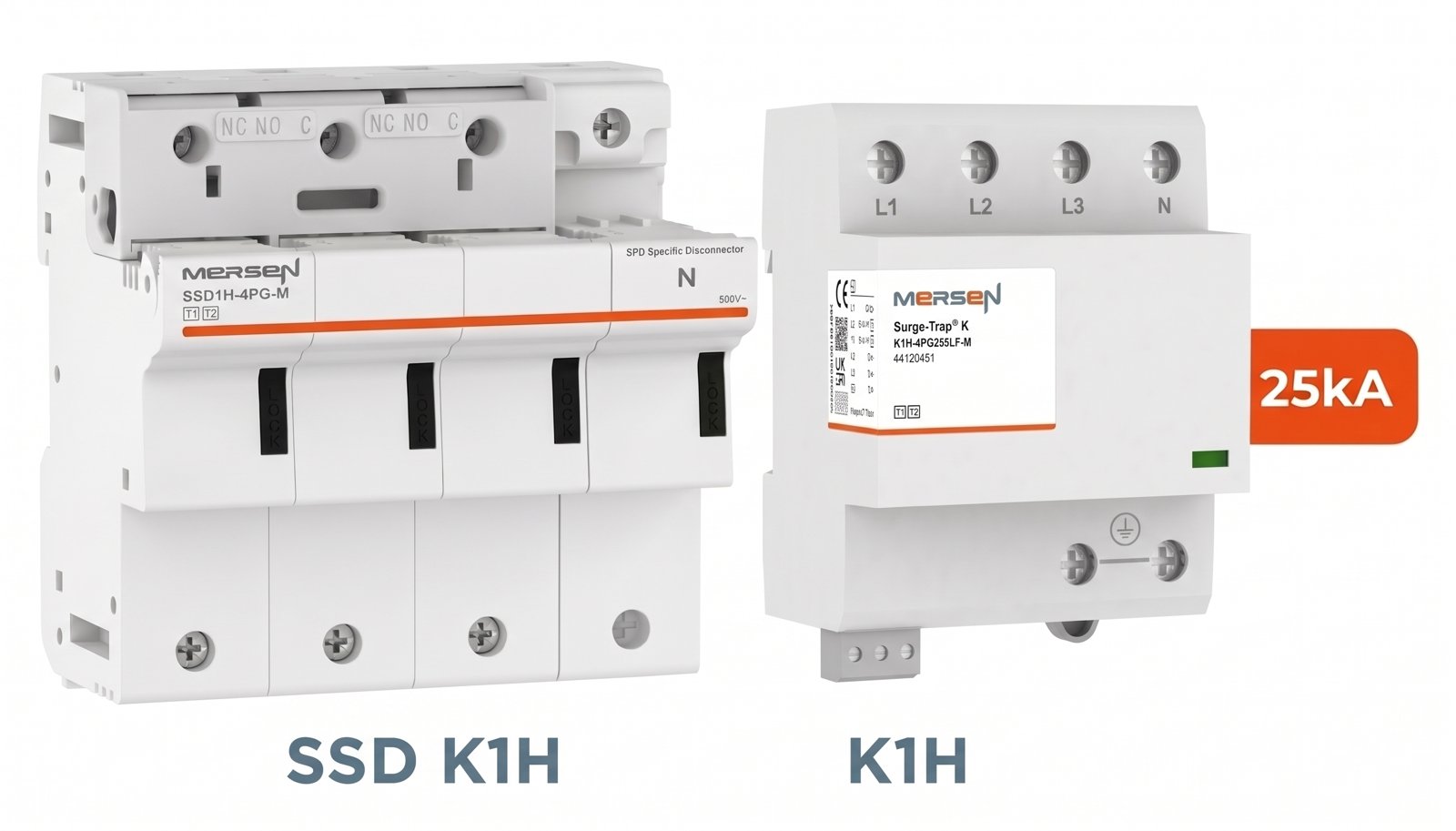

Zestaw SSD K1H (SSD1H-4PG-M) z ogranicznikiem Surge-Trap K1H-4PG255LF-M, prąd udarowy 25 kA na biegun
Para badana razem: gniazdo SSD K1H i ogranicznik Surge-Trap K1H LF — udar 25 kA 10/350 µs na biegun, wytrzymałość zwarciowa zestawu 100 kA. Zdjęcie producenta.

Wpływ na poziom ochrony

Aparat włączony szeregowo z ogranicznikiem dokłada spadek napięcia podczas przepływu prądu udarowego, przez co napięcie na zaciskach chronionego urządzenia rośnie powyżej napięciowego poziomu ochrony Up samego ogranicznika. Z tego powodu producenci podają dobezpieczenie zwalidowane razem z konkretną serią ograniczników, a wartość Up zestawia się z wytrzymałością udarową izolacji chronionego urządzenia z zapasem.

Występuje w obszarach

Stacje pasażerskie i infrastruktura ładowania

Normy deklarowane

IEC/EN 61643

Pełne numery z kart i deklaracji: prIEC TS 61643-06
