Rozjazdy i napędy zwrotnicowe – komponenty

W tym obszarze zabudowy — pozycji: 50, producentów: 8.

Napęd zwrotnicowy przestawia iglice i — co ważniejsze — potwierdza ich położenie. W obudowie napędu pracuje silnik z przekładnią, urządzenia kontrolne i blokujące iglice oraz cięgna kontrolne, których stan trafia do nastawni; napęd rozpruwalny trzyma iglicę z siłą do 80 kN, nierozpruwalny 250 kN. Rozjazdy dużych prędkości o promieniach rzędu 1200 m mają kilka napędów pracujących równolegle i ruchome dzioby krzyżownic z własnym napędem. Każdy napęd musi dać się przestawić ręcznie korbą, a przycisk manipulatora na pulpicie trzeba trzymać co najmniej 2 s.

Rozjazd stoi na zewnątrz, w torze, pod obciążeniem od przejeżdżających pociągów i w pełnym zakresie pogody. Zimą iglice zamarzają — dlatego rozjazdy mają elektryczne ogrzewanie drutem oporowym na opornicach, zasilane z punktów LPN i załączane w cyklu. Obwód zwrotnicowy jest izolowany elektrycznie (ściąg iglicowy z izolacją), a prąd napędów jest kontrolowany amperomierzem na pulpicie nastawni — po prądzie widać, czy napęd pracuje.

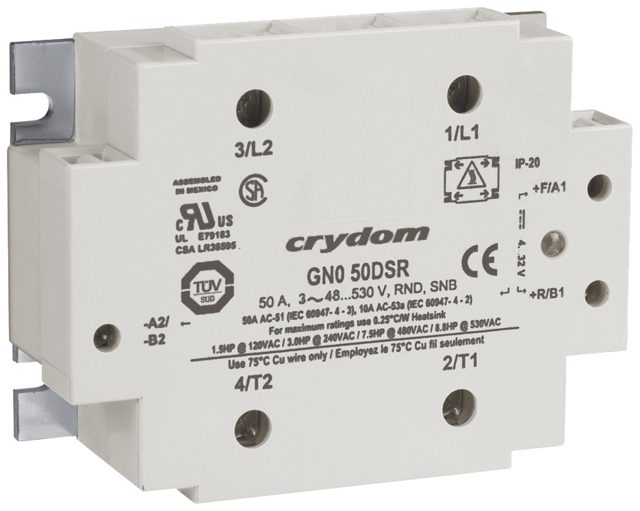

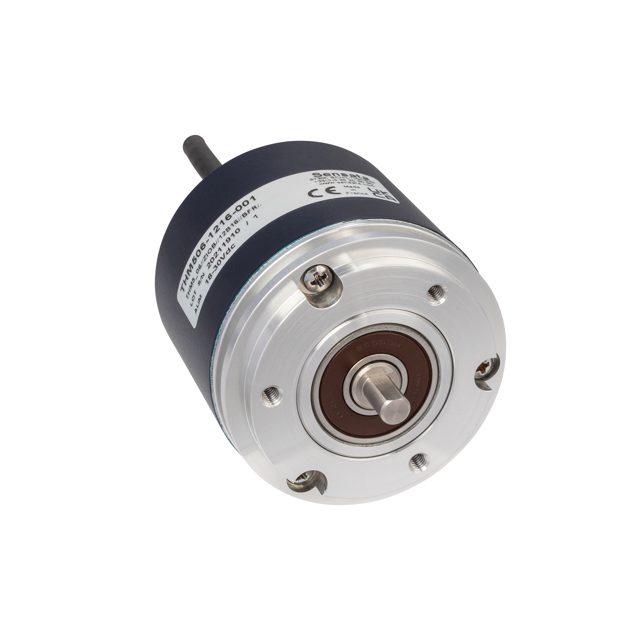

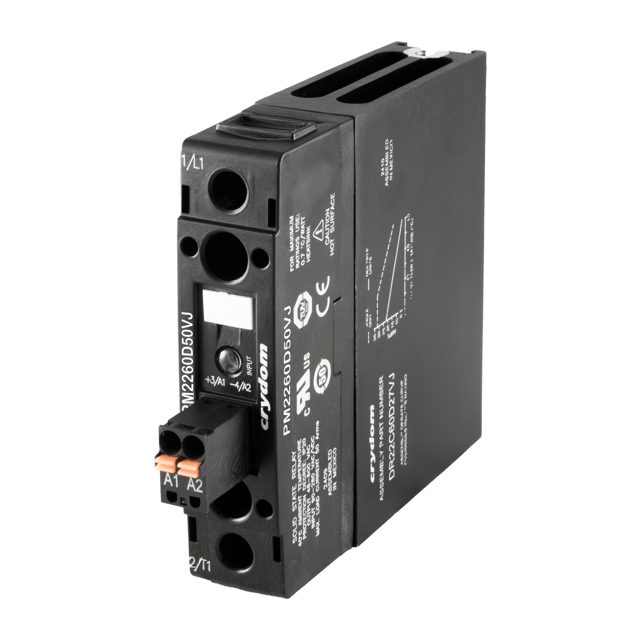

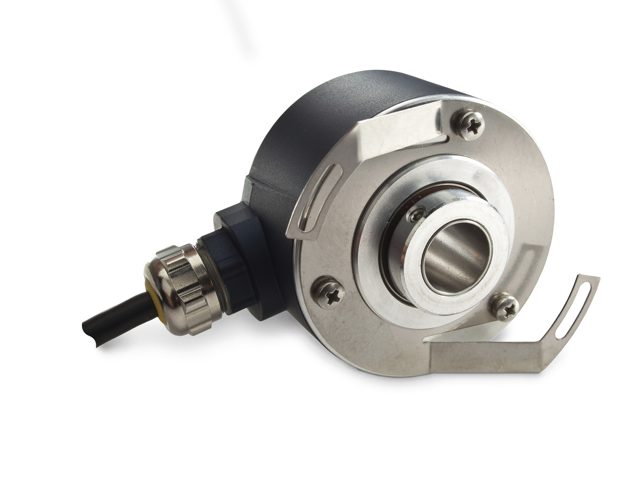

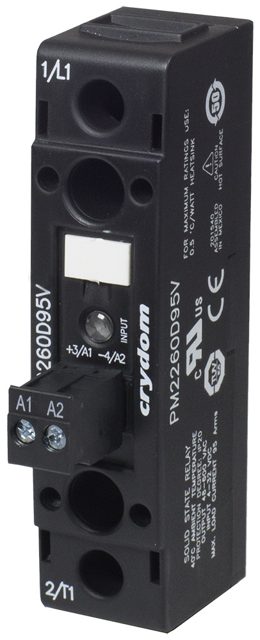

W tym obszarze pracują: enkodery absolutne do kontroli położenia napędu i dziobów krzyżownic, przekaźniki sygnałowe kontroli iglic, przekaźniki półprzewodnikowe nawrotne do silników napędów i przekaźniki do grzałek z kontrolą obciążenia, przetworniki prądu napędu, ograniczniki przepięć obwodów sterowania i kontroli, złączki, puszki światłowodowe, obudowy zewnętrzne o podwyższonej odporności.

Przyrządy pomiarowe i diagnostyczne (20)

Analizator akumulatorów Fluke BT521 (baterie stacjonarne, rezystancja wewnętrzna) — FlukeAnalizatory akumulatorówAnalizator akumulatorów Fluke BT521 (baterie stacjonarne, rezystancja wewnętrzna)FlukeAnalizator jakości zasilania Fluke 1777 (trójfazowy, klasa A) — FlukeAnalizatory jakości zasilaniaAnalizator jakości zasilania Fluke 1777 (trójfazowy, klasa A)FlukeBezprzewodowy moduł prądowy AC iFlex Fluke a3001 FC (2500 A) — FlukeMierniki cęgoweBezprzewodowy moduł prądowy AC iFlex Fluke a3001 FC (2500 A)FlukeKamera akustyczna Fluke ii915 (wycieki sprężonego powietrza, wyładowania niezupełne) — FlukeKamery akustyczneKamera akustyczna Fluke ii915 (wycieki sprężonego powietrza, wyładowania niezupełne)FlukeKamera termowizyjna Fluke Ti480 PRO (640 × 480, autofokus LaserSharp) — FlukeKamery termowizyjneKamera termowizyjna Fluke Ti480 PRO (640 × 480, autofokus LaserSharp)FlukeKamera termowizyjna Fluke TiX580 (640 × 480, obiektyw obrotowy 240°) — FlukeKamery termowizyjneKamera termowizyjna Fluke TiX580 (640 × 480, obiektyw obrotowy 240°)FlukeMiernik cęgowy Fluke 376 FC (AC/DC 1000 A, rzeczywista wartość skuteczna, iFlex) — FlukeMierniki cęgoweMiernik cęgowy Fluke 376 FC (AC/DC 1000 A, rzeczywista wartość skuteczna, iFlex)FlukeMiernik rezystancji uziemienia Fluke 1625-2 Kit (GEO, cztery metody pomiaru) — FlukeMierniki rezystancji uziemieniaMiernik rezystancji uziemienia Fluke 1625-2 Kit (GEO, cztery metody pomiaru)FlukeMiernik temperatury i wilgotności Fluke 971 — FlukeMierniki temperatury i wilgotnościMiernik temperatury i wilgotności Fluke 971FlukeMultimetr przemysłowy z rejestracją Fluke 289 (rzeczywista wartość skuteczna, TrendCapture) — FlukeMultimetry cyfroweMultimetr przemysłowy z rejestracją Fluke 289 (rzeczywista wartość skuteczna, TrendCapture)FlukeMultimetr z testerem izolacji Fluke 1587 FC (napięcia testu 50–1000 V) — FlukeMultimetry z pomiarem izolacjiMultimetr z testerem izolacji Fluke 1587 FC (napięcia testu 50–1000 V)FlukeOprogramowanie Fluke Connect — FlukeOprogramowanie do utrzymania ruchuOprogramowanie Fluke ConnectFlukeOscyloskop przenośny Fluke ScopeMeter 190 Series III (2 lub 4 kanały izolowane) — FlukeOscyloskopy przenośneOscyloskop przenośny Fluke ScopeMeter 190 Series III (2 lub 4 kanały izolowane)FlukeRejestrator parametrów zasilania Fluke 1738 (trójfazowy rejestrator energii) — FlukeRejestratory parametrów zasilaniaRejestrator parametrów zasilania Fluke 1738 (trójfazowy rejestrator energii)FlukeTermometr na podczerwień Fluke 568 (do 800 °C, D:S 50:1) — FlukeTermometry na podczerwieńTermometr na podczerwień Fluke 568 (do 800 °C, D:S 50:1)FlukePrzetworniki liniowePTP – przetwornik liniowy w otwartej konstrukcjiNovotechnikPrzetworniki linioweT / TS – przetwornik liniowy krótkiego skokuNovotechnikPrzetworniki linioweTEX – potencjometryczny przetwornik liniowy (trzpień / sprężyna / głowice)NovotechnikPrzetworniki linioweTR / TRS – przetwornik liniowy krótkiego skoku ze sprężynąNovotechnikPrzetworniki linioweTX2 – przetwornik liniowy IP67 na głowicach / uchwytachNovotechnik

Przekaźniki półprzewodnikowe (10)

Przekaźniki (5)

Styczniki i przekaźniki (5)

Czujniki, przetworniki i pomiar (3)

Obudowy i szafy (2)

Wyłączniki zabezpieczające obwodów i urządzeń (1)

Ochrona przepięciowa (1)

Oznaczanie (1)

Wyłączniki zabezpieczające urządzeń (1)

Puszki światłowodowe (1)

Kryteria doboru — Rozjazdy i napędy zwrotnicowe

Kryteria doboru w tym obszarze:

Pytania techniczne

Jak nastawnia wie, że zwrotnica faktycznie się przestawiła?

Cięgna kontrolne iglic wchodzą do obudowy napędu, gdzie urządzenia pomiarowo-kontrolne sprawdzają położenie każdej iglicy; sygnał kontroli trafia do nastawni, a na pulpicie amperomierz pokazuje prąd pobierany przez napędy — nastawniczy widzi, czy napęd pracuje. Szczelina większa niż 30 mm nie może być zaryglowana.

Czym różni się napęd rozpruwalny od nierozpruwalnego?

Napęd rozpruwalny trzyma iglicę dosuniętą z siłą do 80 kN i przy najechaniu „na ostrze" ustępuje, chroniąc mechanizm; nierozpruwalny trzyma z siłą 250 kN i nie ustępuje. Wybór zależy od rodzaju toru i prędkości; rozjazdy dużych prędkości mają kilka napędów na jednym rozjeździe.

Dlaczego rozjazdy są ogrzewane elektrycznie?

Aby iglice i zamknięcia działały przy niskich temperaturach — śnieg i lód między iglicą a opornicą uniemożliwiają dolegnięcie. Ogrzewanie to drut oporowy prowadzony po szynach zwrotnicowych (opornicach), zasilany z punktów LPN; dawniej stosowano ogrzewanie gazowe.

Dlaczego obwód zwrotnicowy jest izolowany?

Ściąg iglicowy łączy dwie szyny, które w obwodzie torowym mają różne potencjały sygnałowe; bez izolacji ściąg zwierałby obwód torowy i sygnalizował fałszywą zajętość. Izolacja elektryczna ściągu pozwala obwodowi torowemu kontrolować niezajętość rozjazdu.
