Centra dyspozytorskie i pomieszczenia techniczne

Nastawnia centralnego sterowania zasilaniem steruje zdalnie podstacjami, kabinami sekcyjnymi i odłącznikami sieciowymi; dyspozytor widzi schemat obiektów, wykonuje operacje łączeniowe komputerem, a sygnał wraca kablem teletechnicznym lub światłowodem jako potwierdzenie stanu. Sygnalizacja stanu urządzeń jest znormalizowana barwą i dźwiękiem: zielone — zamknięty, czerwone pulsujące z dzwonkiem — zadziałanie, czerwone ciągłe — skwitowane, pomarańczowe z brzęczykiem — gotowy do zamknięcia. Analogiczne centra obsługują ruch kolejowy, łączność zapowiadawczą i dyspozytorską, nagłośnienie i zegary.

Pomieszczenia techniczne tych obiektów projektuje się według wymagań PKP PLK Ie-116: szafy 19" lub 21" do 42 U z rezerwą 8 U, zamkiem, plombowaniem i czujnikiem otwarcia, panel filtrująco-wentylacyjny z dwoma wentylatorami sterowanymi temperaturą, siłownia telekomunikacyjna z baterią 48 V DC na 8 godzin i elektronicznym by-passem, redundantne zasilacze półkowe, podwójny procesor i zdublowane pole komutacyjne, rejestrator rozmów z dwoma dyskami w lustrze i synchronizacją czasu GPS/DCF77/NTP. Środowisko: +5…+35 °C, wilgotność 30–75 %, pomieszczenia wolne od pyłu i gazów żrących; MTBF systemu co najmniej 10 000 h, eksploatacja 15 lat.

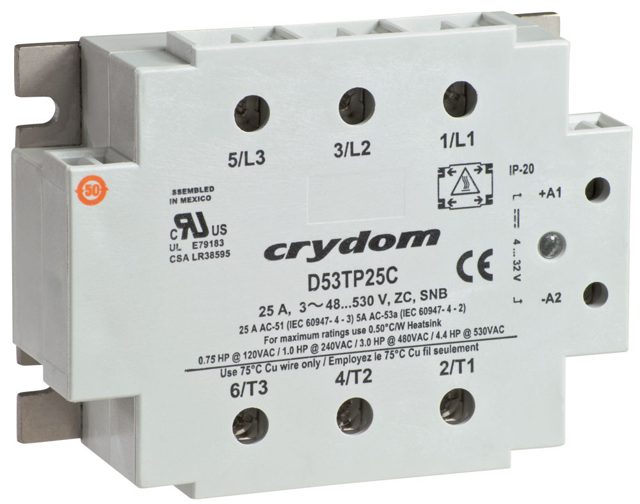

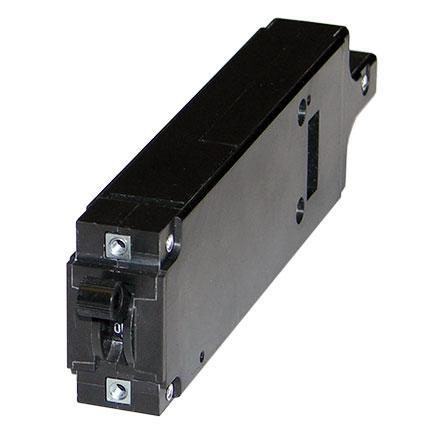

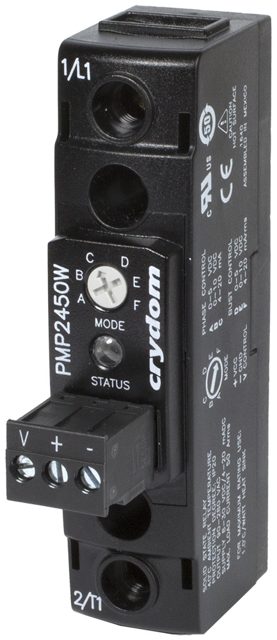

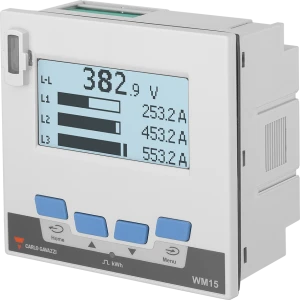

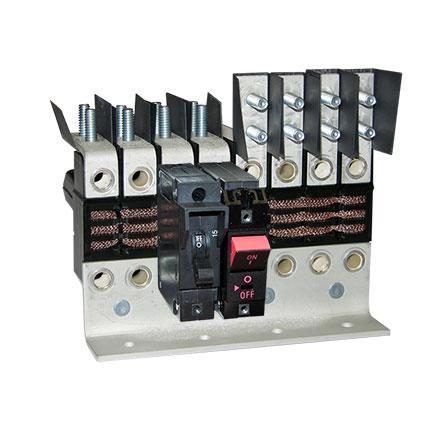

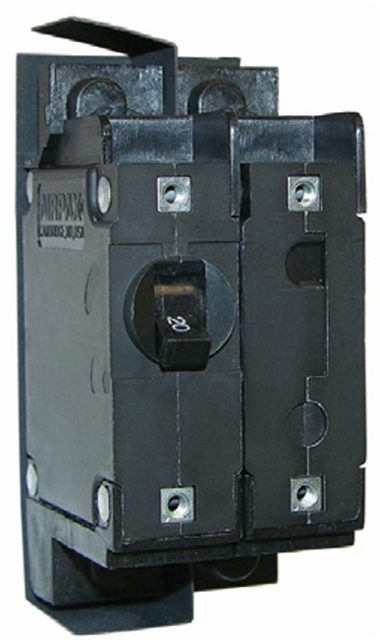

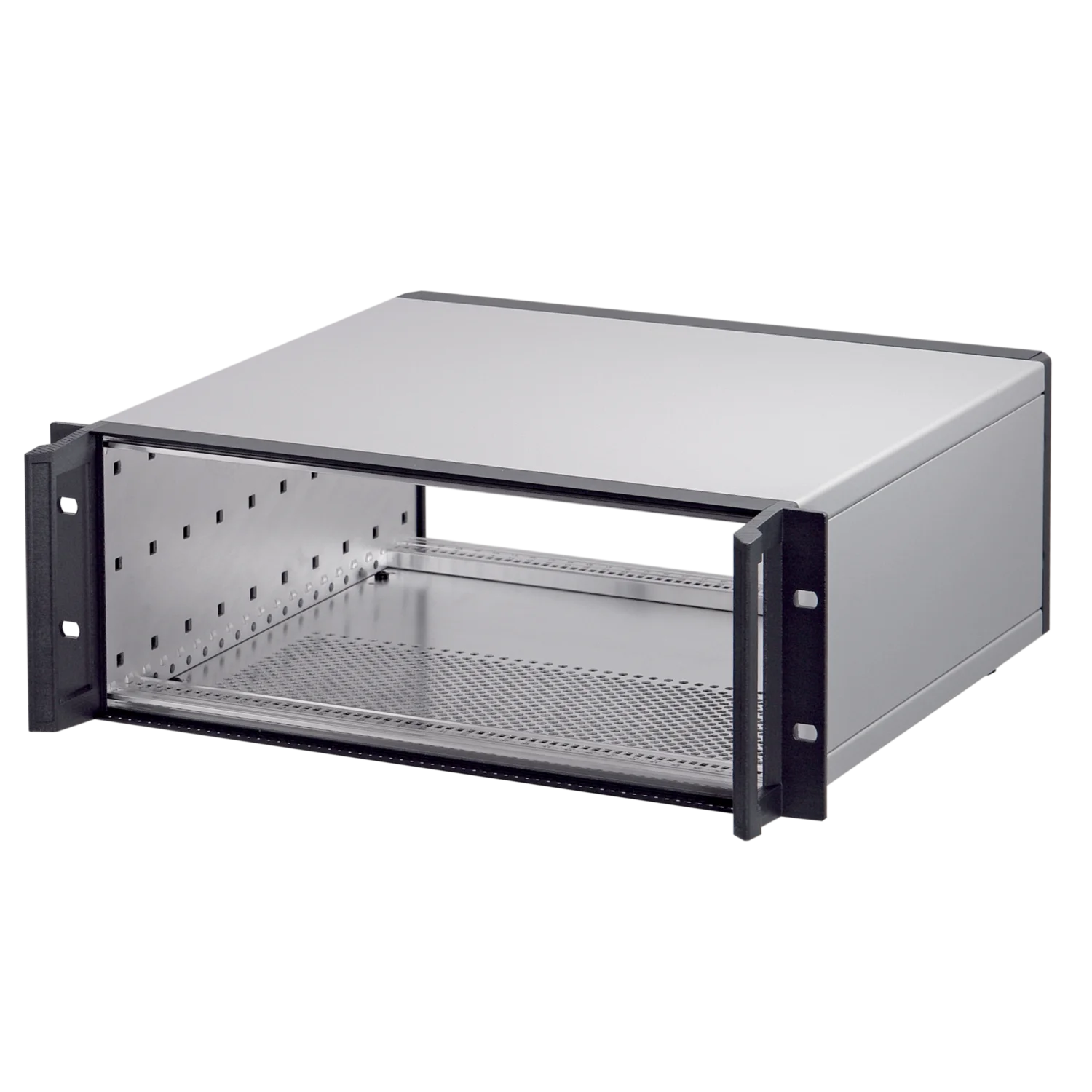

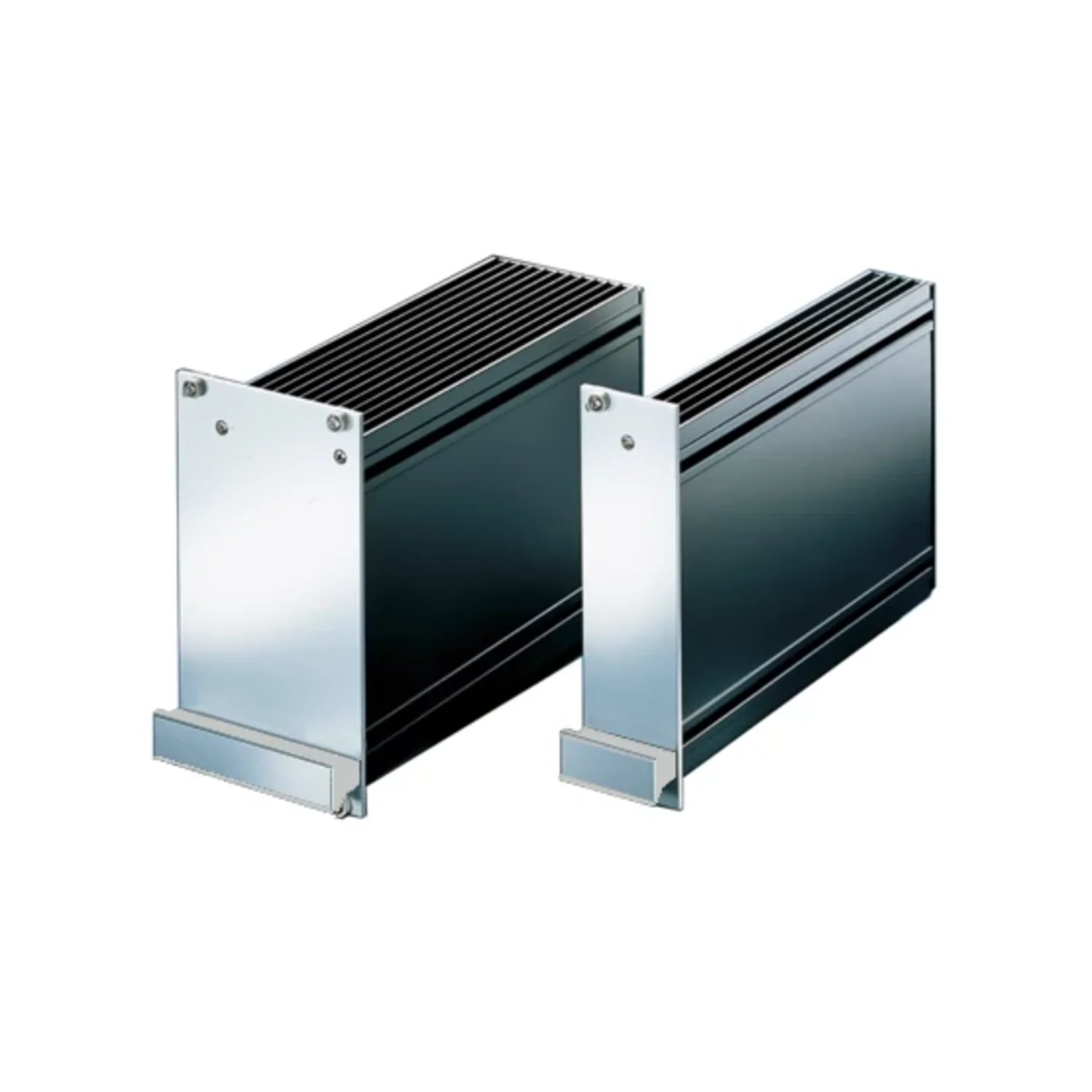

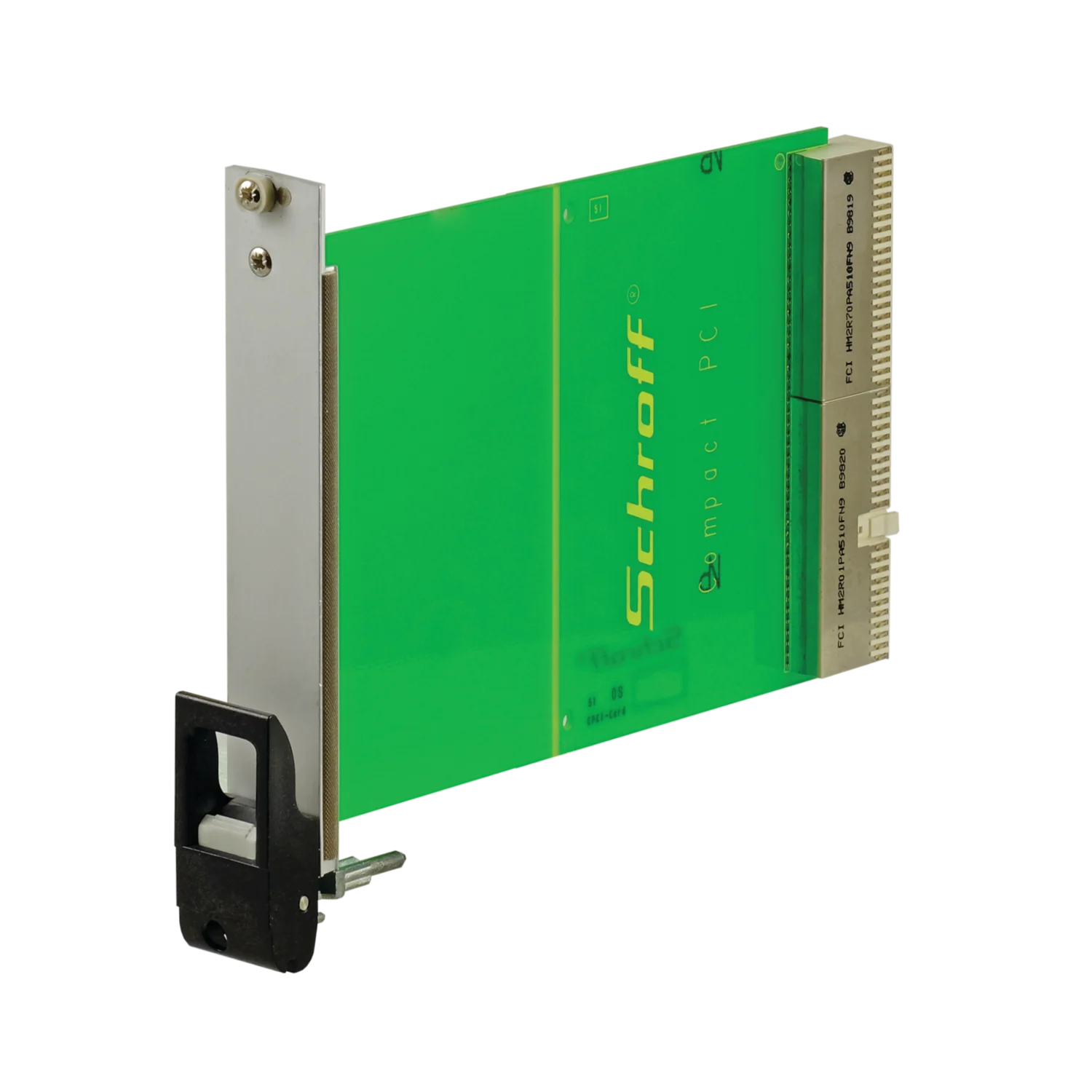

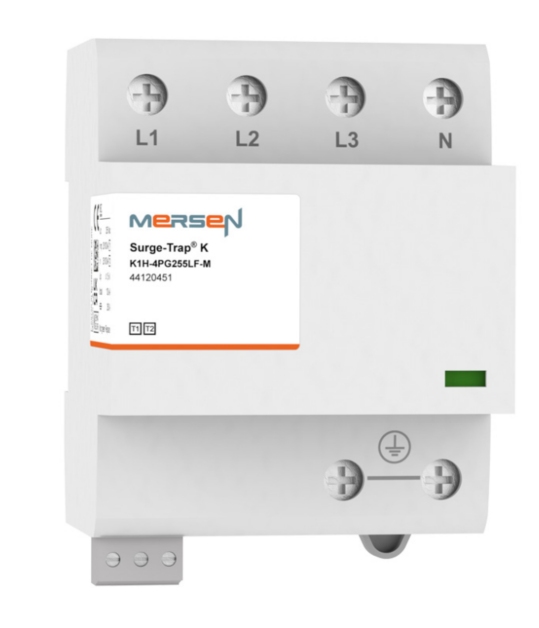

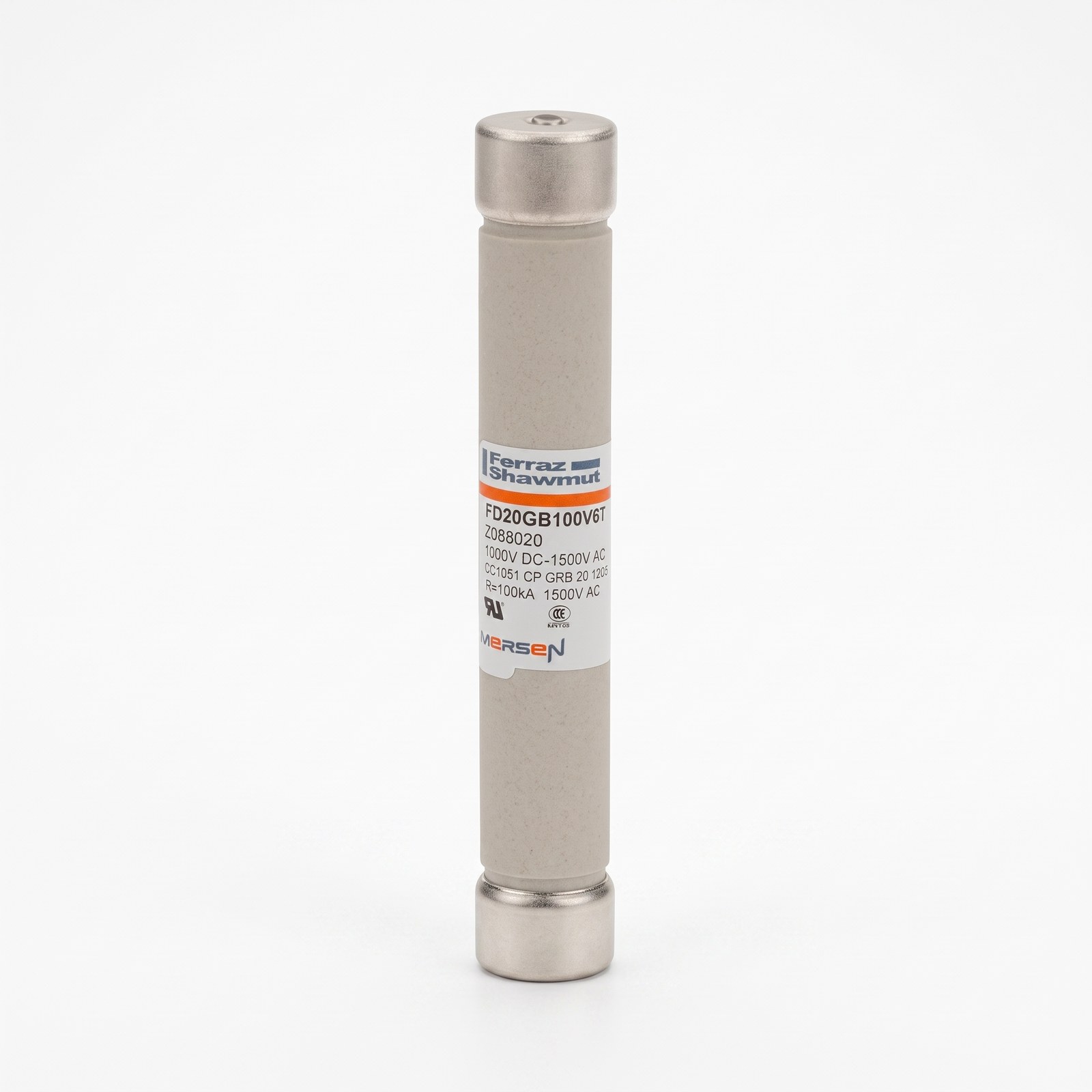

W tym obszarze pracują: szafy 19" o podwyższonej odporności EMC i sejsmicznej, kasety, subracki i panele, listwy dystrybucji zasilania z zabezpieczeniami, wyłączniki rack, zasilacze i zasilacze bezprzerwowe 48 V DC, liczniki i analizatory sieci potrzeb własnych, przekaźniki sygnalizacyjne, przekaźniki półprzewodnikowe do ogrzewania i wentylacji, urządzenia cyberbezpieczeństwa OT, puszki światłowodowe, złączki i systemy oznaczania.

Kryteria doboru — Centra dyspozytorskie i pomieszczenia techniczne

Kryteria doboru w tym obszarze:

• Ciągłość zasilania — bateria 48 V DC na minimum 8 h, żywotność 10 lat, praca urządzeń w 43–57 V DC, by-pass bezprzerwowy; zasilacze i UPS dobierane do pełnego obciążenia i jednoczesnego ładowania rozładowanej baterii.
• Redundancja — każdy element krytyczny podwojony (procesor, pole komutacyjne, zasilacze półkowe, dyski rejestratora); dystrybucja zasilania w szafie z osobnych zabezpieczeń dla każdej połowy.
• Uziemiony biegun dodatni 48 V — biegunowość zabezpieczeń, SPD i separatorów zgodna z siłownią telekomunikacyjną.
• EMC i separacja — odporność wg PN-EN 50121-4 i PN-EN 61000-6-2; szafy EMC dla elektroniki sygnalizacji; ochrona przepięciowa na przełącznicy dla wszystkich łączy miedzianych.

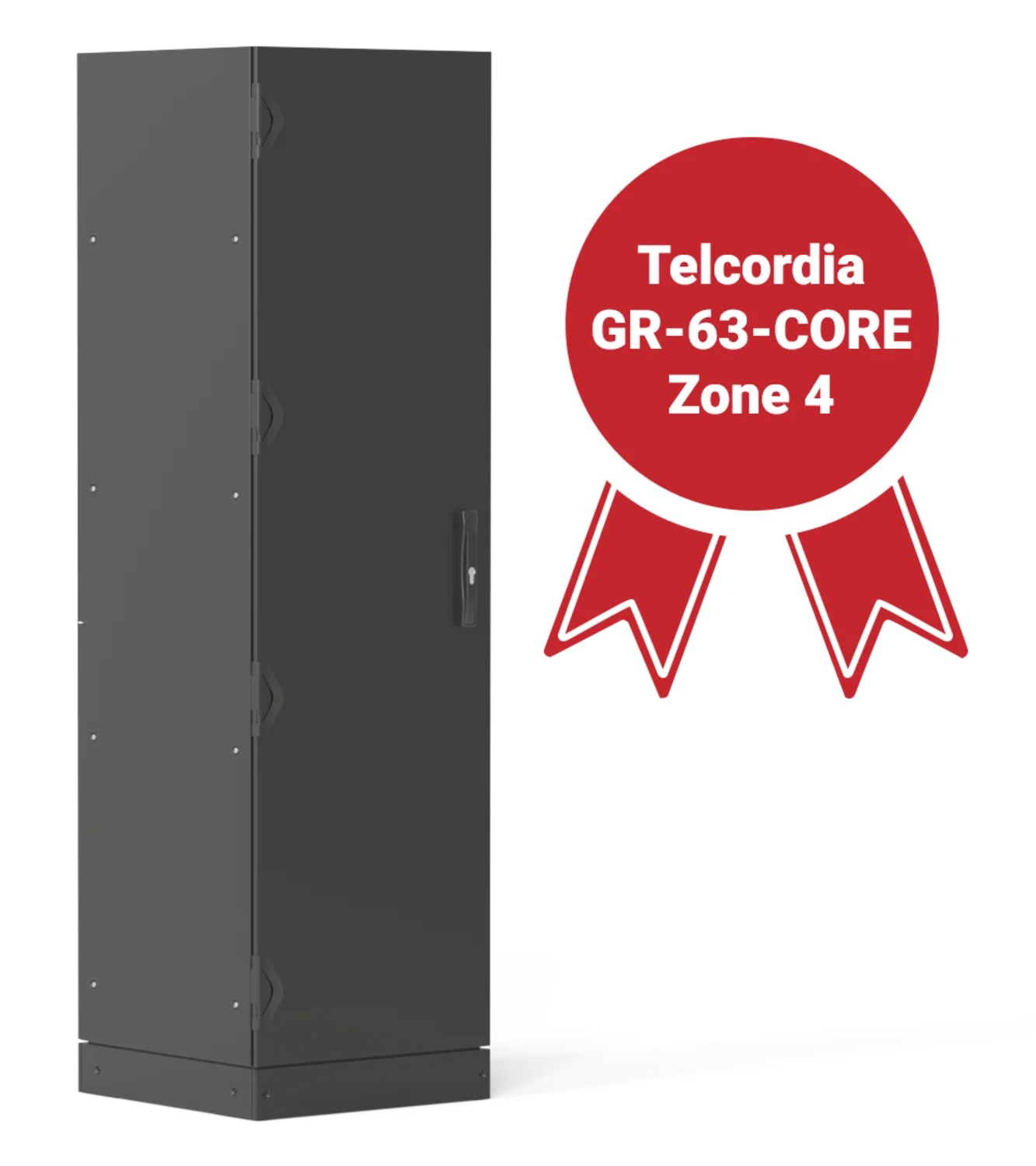

• Mechanika szafy — 19"/21", ≤42 U z rezerwą 8 U, wymiana paneli bez dostępu do tylnej ściany, czujnik otwarcia, plombowanie; wykonanie sejsmiczne, gdzie wymaga tego lokalizacja.
• Klimat pomieszczenia — +5…+35 °C, panel filtrująco-wentylacyjny z filtrami wymiennymi; tryb marginesowy 0…+45 °C ograniczony do 24 h ciągle i 240 h rocznie.
• Cykl życia i serwis — MTBF ≥10 000 h, części i serwis przez 15 lat, gwarancja ≥24 miesiące; oznaczanie umożliwiające obsługę przez kolejne zespoły.
• Sygnalizacja dla operatora — barwy czerwona/zielona/pomarańczowa, sygnały ciągłe i pulsujące, dźwięk 800 Hz; przekaźniki sygnalizacyjne i lampki zgodne z tą konwencją.
